Filtrační tělesa

K ČEMU SLOUŽÍ FILTRAČNÍ TĚLESA?

Filtrační těleso vytváří tlakově odolný prostor pro filtrační vložku, která zachycuje nežádoucí částice z proudícího média. Podle požadované jemnosti a množství nečistot můžeme použít filtrační rukáv, jednu nebo více filtračních svíček nebo pevný filtrační koš.

Správně navržená filtrace pomáhá omezit zanášení a opotřebení technologie, prodloužit životnost zařízení a udržovat požadovanou čistotu procesního média. Filtrační těleso proto vždy vybíráme nejen podle rozměru potrubí, ale především podle průtoku, tlaku, vlastností média, množství nečistot a přípustné tlakové ztráty.

Další možnosti najdete v kategorii filtry a sací koše.

RUKÁVOVÁ FILTRAČNÍ TĚLESA

Rukávové filtry používáme zejména pro filtraci kapalin s vyšším průtokem a větším množstvím mechanických nečistot. Médium protéká filtračním rukávem, ve kterém se zachycují pevné částice, zatímco vyčištěná kapalina pokračuje do navazující technologie.

Výhodou je velká filtrační plocha, jednoduchá výměna rukávu a široký výběr jemností i materiálů filtračních médií. Podle aplikace jsou dostupná tělesa s bočním nebo horním vstupem, různými způsoby připojení a konstrukcí navrženou pro minimalizaci zbytkového objemu.

SVÍČKOVÁ FILTRAČNÍ TĚLESA

Svíčková filtrace je vhodná tam, kde potřebujeme jemnější a přesně definovanou úroveň filtrace. Podle požadovaného průtoku můžeme použít těleso s jednou filtrační svíčkou nebo vícesvíčkové provedení s několika filtračními elementy.

Vícesvíčková tělesa umožňují zvětšit celkovou filtrační plochu, zvýšit průtok a prodloužit interval mezi výměnami filtračních prvků. Využíváme je například pro vodu, chemikálie, oleje, paliva a další procesní kapaliny.

KOŠOVÁ FILTRAČNÍ TĚLESA

Košové filtry jsou určeny zejména pro hrubší mechanickou filtraci a ochranu navazující technologie před většími částicemi. Pevný filtrační koš lze po zanesení vyjmout, vyčistit a znovu použít.

Používáme je například před čerpadly, výměníky tepla, regulačními ventily a dalšími zařízeními citlivými na pevné nečistoty. Při dimenzování je důležité zajistit dostatečnou filtrační plochu, aby filtr nezpůsoboval zbytečně vysokou tlakovou ztrátu.

Pro ochranu sání čerpadel nabízíme také samostatné sací koše.

FILTRACE CHEMIKÁLIÍ A NÁROČNÝCH MÉDIÍ

V chemickém průmyslu musí být filtrační těleso kompatibilní nejen s provozním tlakem a teplotou, ale především s konkrétním médiem.

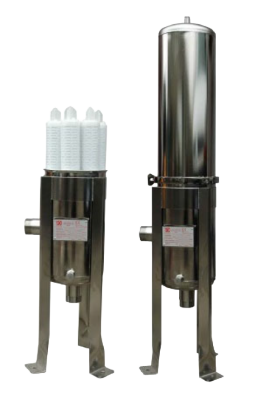

Nabízíme filtrační tělesa ASCO Filtri z nerezových ocelí a podle konkrétní řady také se speciálními povrchovými úpravami pro zvýšení chemické odolnosti. Materiál tělesa, těsnění i samotného filtračního elementu volíme podle chemického složení, koncentrace a teploty kapaliny.

Pro prostředí s nebezpečím výbuchu jsou u vybraných provedení dostupné také varianty s ATEX certifikací, stejně jako konstrukce odpovídající požadavkům PED.

FILTRAČNÍ TĚLESA PRO HYGIENICKÉ PROCESY

V potravinářství a farmacii je vedle účinnosti filtrace důležitá také čistitelnost, kvalita povrchu a materiálové provedení. Pro tyto aplikace vybíráme nerezová filtrační tělesa s vhodnou konstrukcí a možností odpovídající povrchové úpravy.

Filtrace se využívá například při výrobě nápojů, potravinářských ingrediencí, farmaceutických roztoků nebo při filtraci procesní vody. Další technologie pro hygienickou výrobu najdete na stránce potravinářský průmysl.

FILTRAČNÍ TĚLESA PRO ÚPRAVU VODY

Při úpravě vody používáme filtrační tělesa pro zachycení sedimentů a dalších mechanických nečistot a pro ochranu čerpadel, ventilů, průtokoměrů a dávkovací techniky.

Podle kvality vstupní vody a požadavků navazující technologie můžeme volit hrubou košovou filtraci, rukávové filtry nebo jemnější svíčkovou filtraci.

VÝHODY FILTRAČNÍCH TĚLES

• Ochrana čerpadel a procesních zařízení před nečistotami
• Rukávová, svíčková i košová konstrukce
• Řešení pro hrubou i jemnou filtraci
• Jedno- i vícesvíčková provedení pro různé průtoky
• Nerezová konstrukce pro náročné průmyslové aplikace
• Provedení pro kapaliny i plyny
• Široký výběr materiálů těsnění a filtračních elementů
• ATEX a PED provedení u vybraných řad
• Možnost speciálních povrchových úprav
• Jednoduchá výměna a údržba filtračních prvků

JAK VYBRAT FILTRAČNÍ TĚLESO?

Při výběru zohledňujeme především požadovaný průtok, jemnost filtrace, množství a charakter nečistot, provozní tlak a teplotu, chemickou kompatibilitu a maximální přípustnou tlakovou ztrátu.

Důležitá je také požadovaná filtrační plocha, typ filtračního prvku, materiál tělesa a těsnění, procesní připojení a požadovaný interval mezi výměnami. U větších průtoků může být výhodnější vícerukávové nebo vícesvíčkové řešení, které poskytne větší filtrační plochu při zachování nízké tlakové ztráty.

Nabízíme filtrační tělesa ASCO Filtri a pomůžeme vám vybrat vhodnou konstrukci, velikost, materiálové provedení i filtrační element podle konkrétní aplikace.
