Sinusová čerpadla

Jak fungují sinusová čerpadla?

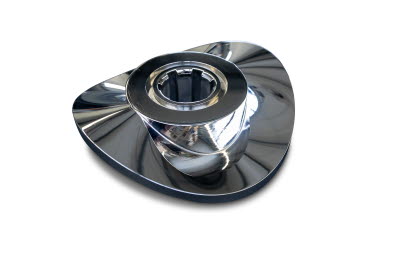

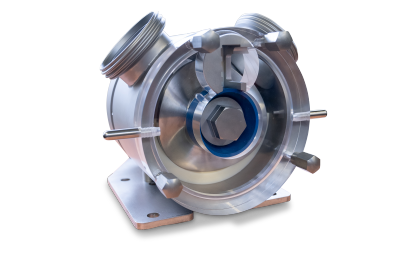

Sinusová čerpadla patří mezi objemová čerpadla. Jejich hlavním pracovním prvkem je sinusově tvarovaný rotor umístěný na hnací hřídeli. Při otáčení vytváří čtyři rovnoměrně rozdělené pracovní komory, které dopravují médium od sání k výtlaku bez výrazných změn objemu. Výsledkem je plynulý průtok s velmi nízkými pulzacemi a malým smykovým namáháním produktu.

Sací a výtlačnou stranu odděluje těsnicí scraper, který omezuje zpětný tok média. Díky otevřenému sacímu prostoru a jednoduché hydraulické cestě lze čerpat kapaliny od nízké až po velmi vysokou viskozitu i produkty obsahující měkké pevné částice.

Výhody sinusových čerpadel

• Velmi šetrné čerpání citlivých produktů
• Plynulý průtok s minimálními pulzacemi
• Čerpání velmi viskózních médií
• Vhodnost pro produkty s měkkými pevnými částicemi
• Nízké smykové namáhání produktu
• Omezení pěnění a separace produktu
• Vysoká sací schopnost
• Možnost CIP a SIP čištění
• Snadná údržba přímo v potrubí
• Možnost ohřívacího nebo chladicího pláště

Jak vybrat sinusové čerpadlo?

Při výběru sinusového čerpadla je důležité znát požadovaný průtok a výtlačný tlak, ale především vlastnosti čerpaného produktu. Zohledňujeme jeho viskozitu, teplotu, citlivost na smykové namáhání, velikost a charakter pevných částic, chemické složení i požadavky na hygienu a čištění.

Důležité jsou také sací podmínky, provozní otáčky, materiál smáčených částí, typ mechanické ucpávky a případná potřeba temperování produktu.

Při výběru doporučujeme posoudit zejména:

•

  Požadovaný průtok a výtlačný tlak
• Viskozitu a teplotu média
• Citlivost produktu na smykové namáhání
• Velikost a charakter pevných částic
• Chemickou kompatibilitu smáčených materiálů
• Sací podmínky a délku potrubí
• Typ mechanické ucpávky
• Požadavky na CIP nebo SIP
• Požadavky na FDA, ES 1935/2004 nebo ATEX
• Potřebu ohřevu nebo chlazení čerpadla

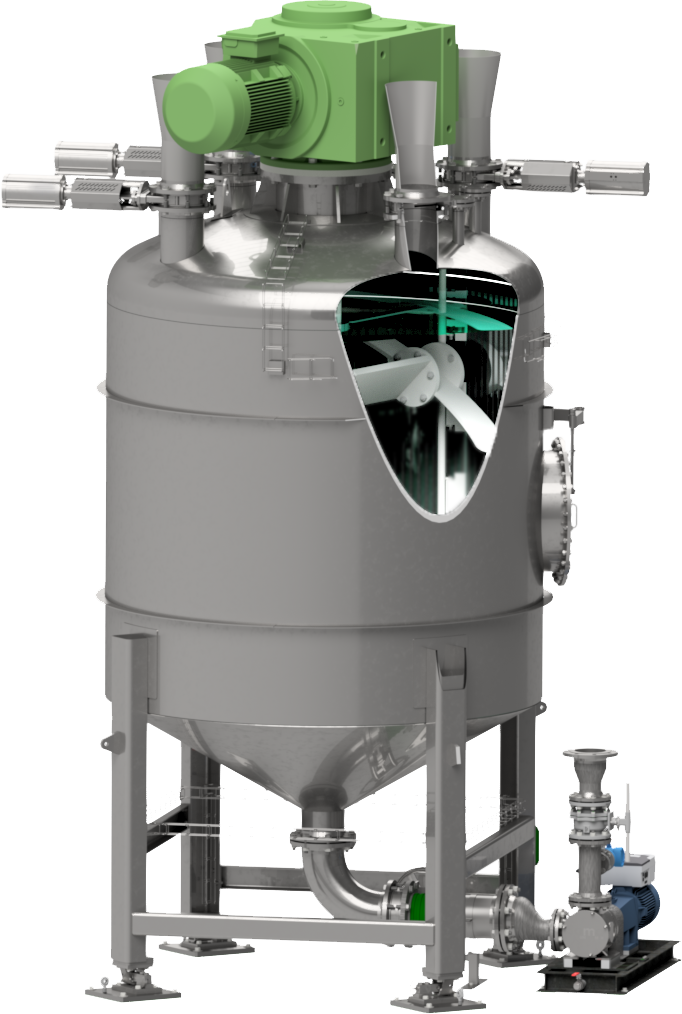

Viskózní a citlivá média

Sinusová čerpadla se uplatňují zejména tam, kde je potřeba zachovat strukturu čerpaného produktu. Nízké smykové namáhání je výhodné například pro emulze, krémy, těsta, džemy, mléčné produkty, koncentráty, polymery nebo kosmetické směsi.

Otevřená sací strana zároveň podporuje čerpání velmi viskózních produktů. Skutečný dosažitelný průtok závisí na velikosti čerpadla, otáčkách, teplotě produktu a návrhu sacího potrubí.

Produkty s pevnými částicemi

Velké pracovní komory a relativně přímá cesta média umožňují čerpat také produkty s měkkými nebo citlivými částicemi bez jejich nadměrného poškození.

Maximální velikost částic závisí na konkrétní velikosti čerpadla a zvolené konfiguraci. Při návrhu proto zohledňujeme nejen rozměr částic, ale také jejich tvrdost, tvar a citlivost na mechanické poškození.

Omezení pěnění a separace produktu

Plynulý pohyb produktu, nízké smykové namáhání a omezené turbulence pomáhají snižovat nežádoucí pěnění a separaci jednotlivých složek produktu.

To je výhodné například u emulzí, kosmetických přípravků, mléčných produktů nebo médií obsahujících vzduch, kde je důležité zachovat konzistenci a strukturu během čerpání.

Hygienické provedení a CIP/SIP

Pro potravinářské, kosmetické a farmaceutické procesy lze sinusová čerpadla dodat v hygienickém provedení s vhodnými materiály smáčených částí a hygienickým připojením.

Podle konkrétní konfigurace lze čerpadla čistit pomocí CIP a sterilizovat SIP bez nutnosti demontáže z potrubí. Dostupná jsou také provedení s materiály odpovídajícími požadavkům FDA a ES 1935/2004.

OTOPNÝ a chladicí plášť

U produktů, jejichž viskozita nebo vlastnosti výrazně závisí na teplotě, lze čerpadlo vybavit otopným nebo chladicím pláštěm.

Temperování pomáhá udržovat stabilní vlastnosti média během čerpání a je vhodné například pro čokoládu, tuky, pryskyřice, lepidla nebo kosmetické směsi.

Standardní, nebo monoblokové provedení?

Řada čerpadel Soma je dostupná ve standardním provedení SCN i jako kompaktní monobloková varianta SCN-D.

U monoblokového provedení je čerpadlo přímo připojeno k pohonu, takže není potřeba samostatný ložiskový domek, spojka a složitější základová konstrukce. Výhodou jsou kompaktnější rozměry a jednodušší instalace při zachování stejného principu čerpání.

Snadná údržba sinusových čerpadel

Konstrukce sinusového čerpadla umožňuje přístup k hlavním opotřebovávaným částem bez nutnosti demontáže celého čerpadla z potrubí.

Mezi servisované části patří zejména rotor, statorové vložky, scraper, mechanická ucpávka a související těsnicí prvky. Správné dimenzování čerpadla a vhodné provozní otáčky mají přímý vliv na účinnost i životnost těchto dílů.

Typické aplikace sinusových čerpadel

• Mléčné výrobky, jogurty a smetana
• Majonézy, omáčky a dresinky
• Čokoláda, sirupy a cukrářské náplně
• Džemy, ovocná pyré a koncentráty
• Těsta a další husté potravinářské směsi
• Krémy, gely a kosmetické emulze
• Šampony, kondicionéry a zubní pasty
• Farmaceutické suspenze a emulze
• Lepidla, tmely a silikony
• Oleje, maziva a pryskyřice
• Polymery, pasty a průmyslové suspenze

Sinusové, nebo jiné objemové čerpadlo?

Sinusové čerpadlo je vhodné především pro aplikace, kde je prioritou velmi šetrné zacházení s produktem, vysoká viskozita, nízké pulzace a omezení pěnění nebo separace.

Pro hygienické aplikace lze podle vlastností média použít také čerpadlo s rotačními písty, rotačními louby nebo dvoušroubové čerpadlo. Výběr vhodného principu závisí na viskozitě, částicích, požadovaném tlaku, citlivosti produktu, režimu CIP a požadované regulaci průtoku.

Sinusová čerpadla AxFlow

Nabízíme sinusová čerpadla Soma SCN a SCN-D pro hygienické i průmyslové procesy. Pomůžeme vám zvolit vhodnou velikost čerpadla, pohon, mechanickou ucpávku, materiály, přípojky i případný ohřívací nebo chladicí plášť podle vlastností produktu a provozních podmínek.

Zajišťujeme také odborný servis sinusových čerpadel, diagnostiku, preventivní údržbu, výměnu opotřebovaných dílů a dodávky originálních náhradních dílů Soma.
