Zubová čerpadla vnější

JAK FUNGUJÍ ZUBOVÁ ČERPADLA S VNĚJŠÍM OZUBENÍM?

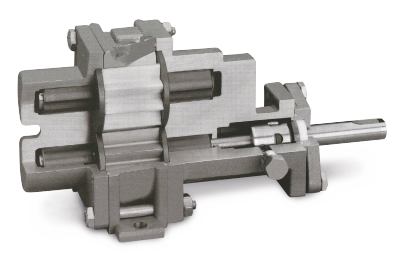

Uvnitř čerpadla se proti sobě otáčí dvě ozubená kola. Při jejich rozpojení na sací straně vzniká podtlak, který nasává kapalinu do prostoru mezi zuby a tělesem čerpadla. Médium je následně přenášeno po obvodu čerpací komory směrem k výtlaku.

Na výtlačné straně do sebe zuby znovu zapadají a vytlačují kapalinu z čerpadla. Médium tedy neproudí mezi zabírajícími zuby, ale kolem vnějšího obvodu ozubených kol.

Protože jde o objemový princip, je množství přečerpané kapaliny při konstantních podmínkách úměrné otáčkám. Díky tomu jsou vnější zubová čerpadla vhodná také pro přesné dávkování a regulaci průtoku změnou otáček pohonu.

VNĚJŠÍ NEBO VNITŘNÍ ZUBOVÉ ČERPADLO?

Obě konstrukce patří mezi rotační objemová čerpadla, ale používáme je pro odlišné provozní podmínky.

Vnější zubová čerpadla volíme zejména tam, kde potřebujeme malý a přesně řízený průtok, kompaktní rozměry nebo vysoký výtlačný tlak. Uplatňují se při dávkování chemikálií, olejů, aditiv, paliv, barviv nebo dalších procesních kapalin.

Zubová čerpadla s vnitřním ozubením jsou naopak vhodná především pro vyšší průtoky a čerpání viskózních médií, například olejů, asfaltů, pryskyřic, polymerů nebo dalších hustých kapalin.

VÝHODY VNĚJŠÍCH ZUBOVÝCH ČERPADEL

Konstrukce s dvojicí ozubených kol umožňuje dosahovat stabilního průtoku i při velmi malých dávkovaných množstvích. Podle zvoleného typu čerpadla a materiálového provedení můžeme řešení přizpůsobit od laboratorních aplikací až po náročné průmyslové procesy.

Mezi hlavní výhody patří:

• Přesné a opakovatelné čerpání malých průtoků
• Prakticky bezpulzní průtok
• Možnost vysokých výtlačných tlaků
• Průtok úměrný otáčkám čerpadla
• Dobrá regulovatelnost pomocí otáček
• Kompaktní konstrukce
• Široký výběr materiálových provedení
• Mechanická ucpávka nebo magnetická spojka
• Možnost obousměrného provozu u vybraných konstrukcí
• ATEX provedení pro vybrané aplikace

PŘESNÉ DÁVKOVÁNÍ MALÝCH PRŮTOKŮ

Jednou z hlavních oblastí použití vnějších zubových čerpadel je přesné dávkování malého množství kapaliny. Stabilní objemový výkon umožňuje řídit průtok změnou otáček a dosahovat plynulejšího toku než u dávkovacích čerpadel pracujících na zdvihovém principu.

Pro velmi malé průtoky nabízíme například kompaktní čerpadla Micropump, která využíváme v laboratorních zařízeních, analyzátorech, chladicích okruzích i menších průmyslových technologiích.

Pro vyšší tlaky a náročnější průmyslové dávkování jsou k dispozici například mikrozubová čerpadla Pomtava.

Pokud aplikace vyžaduje jiný princip dávkování, můžeme vybrat také vhodné dávkovací čerpadlo.

AGRESIVNÍ A TOXICKÉ KAPALINY

Pro chemikálie vybíráme materiál čerpadla podle konkrétního složení, koncentrace a teploty média.

U látek, u kterých potřebujeme minimalizovat riziko úniku do okolí, můžeme použít bezucpávkové zubové čerpadlo s magnetickou spojkou. Magnetický přenos krouticího momentu odstraňuje potřebu dynamické hřídelové ucpávky a snižuje riziko úniku média.

Toto řešení je vhodné například pro vybrané toxické kapaliny, rozpouštědla, kyseliny, zásady a další čisté chemické produkty.

Pro čerpání hořlavých médií vybíráme také odpovídající ATEX čerpadla podle klasifikace konkrétního prostoru.

OLEJE, PALIVA A MAZIVA

Zubová čerpadla jsou díky objemovému principu vhodná také pro oleje a maziva. Používáme je pro cirkulaci, přečerpávání i přesné dávkování hydraulických, mazacích, procesních a dalších průmyslových olejů.

Vnější zubová čerpadla zde využíváme především tam, kde je požadován menší průtok, přesné dávkování nebo vyšší tlak. Pro velké průtoky a velmi viskózní oleje bývá vhodnější čerpadlo s vnitřním ozubením.

BARVY, LEPIDLA A PROCESNÍ PŘÍSADY

Stabilní průtok je důležitý také při nanášení, míchání nebo dávkování barev, lepidel, pryskyřic a dalších procesních přísad.

Zubové čerpadlo zde vybíráme podle viskozity, abrazivity, obsahu pevných částic a požadovaného výtlačného tlaku. U médií obsahujících částice je důležité posoudit jejich velikost a tvrdost, protože malé provozní vůle mezi ozubenými koly a tělesem nejsou vhodné pro každou suspenzi.

JAK VYBRAT VNĚJŠÍ ZUBOVÉ ČERPADLO?

Při výběru nestačí znát pouze požadovaný průtok a tlak. Zubová čerpadla pracují s malými vnitřními vůlemi, proto mají vlastnosti média zásadní vliv na účinnost, životnost i přesnost čerpání.

Při návrhu zohledňujeme zejména:

• Minimální, běžný a maximální průtok
• Požadovaný výtlačný tlak
• Viskozitu a teplotu média
• Chemické složení a materiálovou kompatibilitu
• Mazací schopnost kapaliny
• Obsah, velikost a tvrdost pevných částic
• Požadovanou přesnost dávkování
• Potřebu mechanické ucpávky nebo magnetické spojky
• Požadavky na ATEX a další certifikace

Pro nízkoviskózní kapaliny a vysoké diferenční tlaky je zvlášť důležitá správná volba velikosti čerpadla, otáček a vnitřních vůlí.

PROČ ZUBOVÁ ČERPADLA OD NÁS?

V našem portfoliu kombinujeme několik konstrukcí vnějších zubových čerpadel od výrobců Micropump, Pomtava, Pulsafeeder a Viking. Díky tomu můžeme řešit jak velmi malé průtoky v kompaktních zařízeních, tak průmyslové aplikace s vysokými tlaky nebo náročnými médii.

Pomůžeme vám vybrat vhodnou velikost čerpadla, materiálové provedení, typ ucpávky, pohon i regulaci. Při návrhu zohledníme vlastnosti média, sací podmínky, požadovaný pracovní bod i způsob řízení celé technologie.
