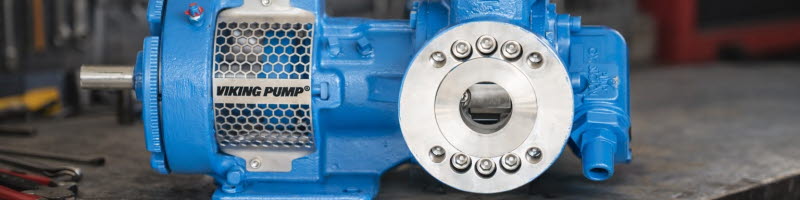

Zubová čerpadla vnitřní

JAK FUNGUJÍ ZUBOVÁ ČERPADLA S VNITŘNÍM OZUBENÍM?

Uvnitř čerpadla se otáčí vnější rotor s vnitřním ozubením a menší vložené ozubené kolo, které je vůči rotoru excentricky uloženo. Mezi oběma koly se nachází pevný půlměsíc oddělující sací a výtlačnou část čerpadla.

Při otáčení se na sací straně zvětšuje prostor mezi zuby a vzniká podtlak, který nasává kapalinu do čerpadla. Médium je zachyceno v prostoru mezi zuby a půlměsícem a přenášeno směrem k výtlaku. Na výtlačné straně do sebe zuby znovu zapadají a kapalinu vytlačují ven.

Výsledkem je rovnoměrný průtok s nízkými pulsacemi a šetrným působením na čerpané médium, což je výhodné zejména u viskózních a smykově citlivých kapalin.

VNITŘNÍ NEBO VNĚJŠÍ ZUBOVÉ ČERPADLO?

Oba principy patří mezi rotační objemová čerpadla, ale používáme je pro odlišné aplikace.

Čerpadla s vnitřním ozubením volíme zejména pro vyšší průtoky a čerpání viskózních kapalin. Díky velkým čerpacím komorám dobře pracují s oleji, palivy, asfaltem, pryskyřicemi, polymery, sirupy a dalšími hustými produkty.

Zubová čerpadla s vnějším ozubením jsou vhodnější především tam, kde potřebujeme velmi malý a přesně řízený průtok, kompaktní konstrukci nebo vysoký výtlačný tlak.

VÝHODY VNITŘNÍCH ZUBOVÝCH ČERPADEL

Vnitřní zubová čerpadla patří mezi univerzální objemová čerpadla. Správnou volbou velikosti, materiálu, ucpávky a provozních vůlí je můžeme přizpůsobit velmi rozdílným médiím a provozním podmínkám.

Mezi hlavní výhody patří:

• Velmi dobrá samonasávací schopnost
• Plynulý průtok s nízkými pulsacemi
• Šetrné čerpání citlivých médií
• Vhodnost pro velmi viskózní kapaliny
• Průtok úměrný otáčkám čerpadla
• Možnost reverzibilního provozu u vybraných řad
• Široká nabídka materiálů a typů ucpávek
• Možnost magnetické spojky bez dynamické hřídelové ucpávky
• Otopný plášť pro média tuhnoucí při nižší teplotě
• ATEX a API 676 provedení pro vybrané aplikace

Portfolio na českém webu aktuálně zahrnuje deset produktových řad Viking, včetně standardních, otápěných, magneticky poháněných a API 676 variant.

VISKÓZNÍ A CITLIVÁ MÉDIA

Jednou z hlavních předností tohoto principu je schopnost čerpat kapaliny s velmi širokým rozsahem viskozity. S rostoucí viskozitou média můžeme vhodnou volbou otáček a provozních vůlí stále dosahovat stabilního a šetrného čerpání.

Proto vnitřní zubová čerpadla často používáme pro viskózní a citlivé kapaliny, například pryskyřice, polymery, polyoly, gely, sirupy, pasty nebo další husté procesní produkty.

Nízké smykové namáhání je výhodné také u médií, jejichž vlastnosti nechceme při čerpání výrazně měnit.

OLEJE, PALIVA A PETROCHEMICKÉ PRODUKTY

Tradiční oblastí použití vnitřních zubových čerpadel jsou oleje a maziva. Používáme je pro přečerpávání, cirkulaci, plnění i dávkování minerálních olejů, maziv, topných olejů a dalších uhlovodíků.

V petrochemických aplikacích můžeme zvolit také specializovaná provedení pro LPG, kapalný čpavek, paliva nebo další ropné produkty. Pro prostředí s nebezpečím výbuchu vybíráme odpovídající ATEX čerpadlo.

ASFALT, ČOKOLÁDA A DALŠÍ MÉDIA VYŽADUJÍCÍ OHŘEV

U velmi viskózních produktů se viskozita často výrazně mění s teplotou. Některá média mohou při ochlazení dokonce ztuhnout a znemožnit spuštění čerpadla.

Pro tyto aplikace nabízíme otápěná čerpadla s vyhřívaným pláštěm tělesa. Teplonosné médium nebo jiné řešení ohřevu pomáhá udržet produkt na požadované teplotě a viskozitě.

Typickým příkladem je asfalt, bitumen, vosk, tuk nebo čokoláda. Pro čokoládové aplikace nabízíme také specializovanou konstrukci Viking Chocolate Pump.

CHEMIKÁLIE A BEZUCPÁVKOVÉ PROVEDENÍ

V chemickém průmyslu volíme materiál tělesa, ozubených kol, pouzder a těsnění podle konkrétního média, jeho koncentrace a provozní teploty.

Pro nebezpečné nebo toxické kapaliny je možné použít bezucpávkové provedení s magnetickou spojkou. Odstraněním dynamické hřídelové ucpávky se snižuje riziko úniku média do okolí.

Například Viking Universal Mag-Drive nabízí bezucpávkovou konstrukci, průtok až 114 m³/h a diferenční tlak až 14 bar.

HEAVY DUTY A API 676 ČERPADLA

Pro náročné kontinuální provozy, petrochemii a ropný průmysl nabízíme také robustní provedení vnitřních zubových čerpadel podle požadavků API 676.

V portfoliu Viking je pro tyto aplikace k dispozici například řada XPD 676 & Universal 682, která kombinuje princip vnitřního ozubení s konstrukcí určenou pro náročné průmyslové služby.

JAK VYBRAT VNITŘNÍ ZUBOVÉ ČERPADLO?

Při návrhu čerpadla s vnitřním ozubením je důležité správně sladit velikost čerpadla, otáčky a vnitřní vůle s vlastnostmi média. Zvláštní pozornost věnujeme viskozitě a její změně s teplotou, protože přímo ovlivňuje sací podmínky, požadované otáčky i výkon pohonu.

Zohledňujeme zejména:

• Požadovaný průtok a diferenční tlak
• Viskozitu a teplotu média
• Hustotu a mazací schopnost kapaliny
• Chemickou kompatibilitu materiálů
• Obsah, velikost a charakter pevných částic
• Sací podmínky a dostupné NPSH
• Požadovaný typ ucpávky nebo magnetickou spojku
• Potřebu otopného pláště
• Požadavky na ATEX, API 676 nebo další certifikace

U velmi viskózních kapalin je zásadní také správné dimenzování sacího potrubí a dostatečně nízké otáčky čerpadla.

PROČ VNITŘNÍ ZUBOVÁ ČERPADLA OD NÁS?

Dodáváme zubová čerpadla Viking, která pokrývají aplikace od běžného přečerpávání olejů až po náročné čerpání asfaltu, chemikálií, LPG, čokolády nebo velmi viskózních procesních produktů.

Pomůžeme vám vybrat vhodnou velikost čerpadla, provozní vůle, materiálové provedení, ucpávku, pohon i příslušenství. Při návrhu zohledníme vlastnosti média, sací podmínky, pracovní bod i požadavky na bezpečnost a údržbu.
