K čemu slouží ovládací jednotka ventilu?
Ovládací jednotka je instalována přímo na pneumatickém pohonu ventilu a propojuje ventil s automatizačním systémem. Umožňuje ovládat pneumatické funkce, detekovat polohu ventilu a předávat zpětnou vazbu obsluze nebo PLC.
Díky tomu lze přesně řídit otevírání, zavírání a další funkce hygienických ventilů v automatizovaných výrobních a CIP procesech.
Výhody ovládacích jednotek
- Automatické ovládání pneumatických ventilů
- Zpětná vazba o poloze ventilu
- Přehledná indikace provozního stavu
- Jednodušší integrace do PLC a řídicích systémů
- Omezení množství externích komponentů
- Rychlejší instalace a uvedení technologie do provozu
- Možnost řízení více pneumatických funkcí
- Provedení vhodné pro hygienické výrobní prostředí
- Dostupné varianty pro ATEX

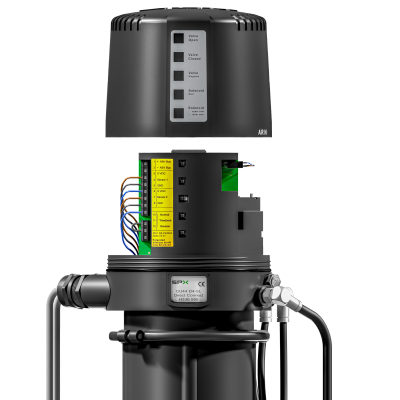

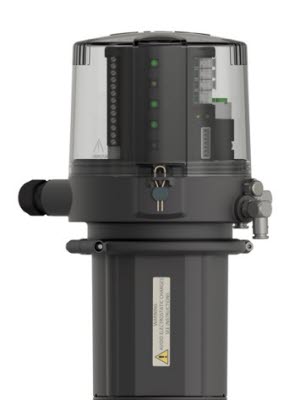

APV DELTA CU4 může obsahovat jeden až tři solenoidní ventily, dva vnitřní a dva vnější senzory pro detekci polohy a výraznou LED signalizaci. Standardní jednotka má krytí IP67.
Přímé řízení ventilů APV DELTA CU4
APV DELTA CU4 v provedení Direct Connect používá přímé paralelní zapojení, při kterém je každý signál veden samostatným vodičem.
Jednotka je kompatibilní s většinou PLC systémů a pracuje se vstupním napětím 15 až 48 V DC. Integrované solenoidní ventily, senzory polohy, LED indikace a vzduchové filtry vytvářejí kompaktní řešení přímo na ventilu a pomáhají zjednodušit elektroinstalaci i pneumatické zapojení.
CU4 lze použít například pro motýlové klapky, kulové a sedlové ventily.
APV DELTA CU4 s komunikací AS-i
Pro rozsáhlejší automatizované technologie nabízíme také APV DELTA CU4 AS-i.
AS-Interface umožňuje přenášet napájení a komunikační signály pomocí jediného dvouvodičového kabelu. Tím se snižuje množství kabeláže, zjednodušuje instalace a omezuje riziko chyb při zapojování. Jedna síť může podporovat až 62 podřízených zařízení.
AS-i lze integrovat také do nadřazených sítí, například Profibus, DeviceNet nebo Modbus. Toto provedení je vhodné zejména tam, kde je v technologii větší počet automaticky řízených ventilů.
Kontrola polohy ventilu
Informace o skutečné poloze ventilu je důležitá pro bezpečné řízení automatizovaných procesů. Senzory v ovládací jednotce umožňují řídicímu systému ověřit, zda ventil skutečně dosáhl požadované polohy.
Provozní stav je současně možné vizuálně rozpoznat pomocí LED indikace přímo na ovládací jednotce. Obsluha tak může rychleji identifikovat stav konkrétního ventilu při běžném provozu, údržbě nebo řešení poruchy.
Automatizace hygienických ventilů
Ovládací jednotky využíváme u různých konstrukčních typů ventilů. Typické jsou zejména:
U složitějších potrubních systémů umožňuje automatické řízení ventilů přesně přepínat jednotlivé produktové a čisticí trasy a koordinovat jejich provoz s čerpadly, nádržemi a dalšími procesními zařízeními.
Ovládací jednotky v CIP procesech
Automatické ventily hrají důležitou roli také při CIP čištění. Řídicí systém pomocí ventilů směruje čisticí kapalinu do požadovaných částí výrobní technologie a následně přepíná jednotlivé fáze procesu.
Ovládací jednotka přitom poskytuje zpětnou vazbu o poloze ventilu, což usnadňuje kontrolu správného nastavení potrubních tras. Ventily s ovládacími jednotkami můžeme integrovat také do kompletních CIP systémů.
Kde se ovládací jednotky používají?
Ovládací jednotky pro hygienické ventily využíváme zejména v automatizovaných provozech:
- Potravinářská výroba
- Mlékárenství
- Pivovarnictví a výroba nápojů
- Výroba olejů, tuků a omáček
- Výroba cukrovinek
- Kosmetický průmysl
- Úprava vody
- Automatizované CIP procesy
APV DELTA CU4 je určena pro široké spektrum procesních odvětví a je dostupná také v ATEX provedení.
Ovládací jednotky v naší nabídce
Nabízíme ovládací jednotky APV DELTA CU4 Direct Connect a APV DELTA CU4 AS-i pro automatizaci hygienických ventilů. Pomůžeme vám zvolit vhodné provedení podle typu ventilu, počtu pneumatických funkcí, požadovaného způsobu komunikace a architektury řídicího systému. Aktuální kategorie zahrnuje dvě modelové řady APV.
