Schmidt-Bretten Sigma F
SubCategory: PlateHeatExchangers
Manufacturer: SchmidtBretten
Industry:
Aitame teil leida selle tootesarja seast sobiva lahenduse
Põhiomadused
- Maks. jõudlus 200 m³/h
- Rõhk kuni 25 bar
Toote omadused
- W-lainelisusega plaatide muster suurendab turbulentsi ja soojusülekande efektiivsust.
- Tööpiirkond vaakumist kuni 400 psig (u 27,6 bar) toetab nõudlikke protsessitingimusi.
- Temperatuurivahemik -40 °F kuni 400 °F (-40 °C kuni u 204 °C) katab laia rakenduste spektri.
- Plaadimaterjalid hõlmavad AISI 304, 316L, 316Ti ja SMO 254 korrosioonikindluse tagamiseks.
- Liimitud tihendisüsteem tagab ühtlase tihenduse ka termilise tsükli korral.
- Mitmed ühendustüübid, sh NPT keermes, äärik, keermepoltühendus ja tri-clamp.
- Kompaktne vooluhulkade vahemik 5–880 GPM (u 1,1–200 m³/h) kontrollitud protsessiringide jaoks.
- PED- ja ASME-vastavus sobib reguleeritud tööstuskeskkondadesse.

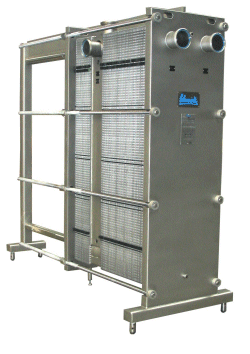

Schmidt-Bretten Sigma F plaatsoojusvahetid on mõeldud soojusülekande ülesanneteks, kus on oluline kompaktne disain, töökindel tihendus ja tõhus soojusülekanne tööstus- ja hügieeniprotsessides. Seeriat kasutatakse vedelik-vedelik soojusvahetuses, näiteks kütmisel, jahutamisel ja temperatuuri stabiliseerimisel, eriti mõõdukate vooluhulkade ja kontrollitud töötingimuste korral. Lahendus sobib nii protsessitööstusesse, abisüsteemidesse kui ka sanitaarsetesse rakendustesse.
Termiline jõudlus saavutatakse W-mustriga laineliste plaatide abil, mis tekitavad turbulentsi ja optimeerivad soojusülekandetegureid. See geomeetria tagab vedeliku ühtlase jaotuse ning vähendab saastumist soojusülekandepinnal. Seadmed töötavad tõelises vastuvoolu režiimis, maksimeerides efektiivsuse ja võimaldades väikeseid temperatuurivahemikke meediumite vahel.
Sigma F soojusvahetid on valmistatud roostevabast terasest (AISI 304, 316L ja 316Ti) ning vajadusel SMO 254 materjalist kõrgema korrosioonikindluse saavutamiseks. Tihendid on saadaval NBR (nitrilkumm), EPDM ja FKM variantidena, valituna vastavalt keemilistele ja termilistele nõuetele, ning kinnitatud liimitud süsteemiga, mis tagab stabiilse positsioneerimise ja tihenduse. Raamid on saadaval värvitud süsinikterasest või roostevabast terasest, pakkudes konstruktsioonilist vastupidavust erinevates keskkondades.
Seeria võimaldab paindlikku integreerimist tänu laiale ühendustüüpide valikule, sealhulgas keermesühendused, äärikühendused, keermepoltühendused ja hügieenilised klamberühendused. Seadmed on projekteeritud ja testitud vastavalt PED- ja ASME-standarditele, tagades vastavuse surveanumate nõuetele. Modulaarne plaatide paigutus võimaldab lihtsat hooldust ja jõudluse kohandamist, toetades pikaajalist töökindlust ja elutsükli kulude kontrolli.
