Barton Firtop 150-300LB Strainers

Barton Firtop 150-300LB Strainers on teollisuusputkistoihin tarkoitettu mono-in-line-korisuodatinsarja, joka poistaa kiinteitä epäpuhtauksia virtaavista nesteistä ja kaasuista. Sarja soveltuu pysyviin vaakasuoriin asennuksiin, joissa alapuolista prosessilaitteistoa halutaan suojata roskilta. Suuri suodatuspinta-ala ja huoltoa tukevat kansivaihtoehdot helpottavat puhdistusvälien ja kunnossapidon suunnittelua. Pyydä AxFlow’lta tarjous Barton Firtop 150-300LB Strainers -sarjasta.
+

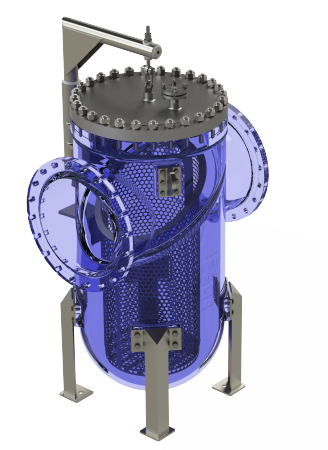

Barton Firtop 150-300LB Strainers_gallery_1

Autamme sinua löytämään oikean tuotteen tästä sarjasta

Tärkeimmät ominaisuudet

  • Suuri korin suodatuspinta-ala → Kerää enemmän epäpuhtauksia ennen puhdistusta ja tukee pidempiä huoltovälejä.
  • Irrotettava yksittäinen suodatinkori → Mahdollistaa kertyneiden kiintoaineiden hallitun poistamisen prosessista huollon yhteydessä.
  • Pultattu tai pika-avattava kansi → Kannen rakenne voidaan valita huoltotiheyden ja huoltopääsyn tarpeiden mukaan.
  • ASME 150LB- ja 300LB-paineluokat → Suodatin voidaan valita putkiston määritellyn paineluokan mukaan.
  • Pultattavat mallit nimelliskoossa 1–12 tuumaa → Mahdollistavat saman suodatinperiaatteen käytön useissa putkikooissa.
  • Vakiona 3 mm rei’itetty ruostumaton 316-teräskori → Tarjoaa määritellyn ja kestävän vakioelementin karkeiden hiukkasten talteenottoon.
  • Valurunko WCB-hiiliteräksestä tai CF8M-ruostumattomasta teräksestä → Runkomateriaali voidaan sovittaa prosessiympäristöön ja materiaalivaatimuksiin.
  • Valinnaiset paine-eroliitännät tai mittari → Antavat kunnossapidolle mitattavan perusteen suodatuskorin puhdistusajankohdan määrittämiseen.
  • Erikoiskorit ja magneettiset korisisäkkeet → Suodatusratkaisu voidaan mukauttaa poistettavan epäpuhtauden tyypin mukaan.
  • Tyhjennys- ja ilmausliitännät valittavilla venttiileillä tai tulpilla → Helpottavat turvallista tyhjennystä, ilmausta ja huollon valmistelua oikein määritettynä.

Tuotekuvaus

Barton Firtop 150-300LB Strainers on tarkoitettu prosessilinjoihin, joissa nesteen tai kaasun mukana kulkevat kiinteät epäpuhtaudet voivat vaurioittaa venttiilejä, pumppuja tai muita alapuolisia laitteita. Yhden korin mono-in-line-rakenne on suunniteltu pysyvään vaakasuoraan asennukseen ja tarjoaa irrotettavan keräyspisteen roskille. Suuri koripinta-ala lisää kapasiteettia epäpuhtauksille ja voi pidentää puhdistusväliä.

Suodattimessa on yhtenäinen valurunko ja irrotettava suodatinkori. Pultattu kansi muodostaa perinteisen sulun, kun taas pika-avattava versio sopii kohteisiin, joissa koriin halutaan nopeampi huoltopääsy. Vakiokori on rei’itettyä ruostumatonta 316-terästä, ja käyttökohteen mukaan voidaan valita erikoiskoreja, magneettisia sisäkkeitä, paine-eroliitäntöjä, tyhjennyksiä, ilmausliitäntöjä sekä erikoispinnoitteita tai vuorauksia.

Varmennetut 150LB- ja 300LB-mallit käyttävät ASME B16.5 -laippamitoitusta ja ne on dokumentoitu PED 2014/68/EU -vaatimusten mukaisesti sekä yleisesti ASME VIII Division 1:n mukaisesti. Pultattavalla kannella varustettuja malleja on molemmissa paineluokissa nimelliskoossa 1–12 tuumaa, ja 300LB-pika-avausmalli on dokumentoitu kokoon 1–10 tuumaa. Vakiovalurunko voidaan valita ASME SA216 WCB -hiiliteräksestä tai ASME SA351 CF8M -ruostumattomasta teräksestä, ja vakiokori on 3 mm rei’itettyä ruostumatonta 316-terästä.

Huollossa kori voidaan nostaa pois epäpuhtauksineen, kun suodatin on erotettu prosessista puhdistusta varten. Suuri suodatuspinta-ala hidastaa painehäviön kasvua, ja valinnainen paine-eromittaus voi antaa puhdistuskriteerin. Oikea paineluokka, runkomateriaali, kori ja kansirakenne tukevat ennakoitavaa kunnossapitoa ja elinkaarikustannusta. AxFlow auttaa kokoonpanon valinnassa, saatavuuden tarkistamisessa ja tarjouksessa.

Lataa

Niitä käytetään kiinteiden epäpuhtauksien poistamiseen virtaavista nesteistä ja kaasuista pysyvissä teollisuusputkistoissa. Irrotettava kori kerää roskat ennen kuin ne pääsevät alapuolisiin venttiileihin, pumppuihin, instrumentointiin tai muihin laitteisiin. Sarja on tarkoitettu vaakasuoraan asennukseen, joten putkiston sijoitus ja huoltotila on tarkistettava valinnan yhteydessä.
Sarjaan kuuluu ASME 150LB- ja 300LB-luokan mono-in-line-korisuodattimia. Pultattavalla kannella varustetut mallit on dokumentoitu nimelliskoossa 1–12 tuumaa molemmissa luokissa, kun taas 300LB-pika-avausmalli on dokumentoitu kokoon 1–10 tuumaa. Tarvittava koko ja kansirakenne on vahvistettava todellisen putkistomäärittelyn perusteella ennen tilausta.
Vakiokori on ruostumatonta 316-terästä ja siinä on 3 mm rei’itys, mutta muihin suodatustarpeisiin voidaan määrittää erikoiskori. Sarjan dokumentoituihin valurunkovaihtoehtoihin kuuluvat ASME SA216 WCB -hiiliteräs ja ASME SA351 CF8M -ruostumaton teräs. Materiaalivalinta on tarkistettava prosessiaineen, lämpötilan, korroosio-olosuhteiden ja laitoksen materiaalivaatimusten perusteella.
Suodatin erotetaan prosessista puhdistusta varten ennen kannen avaamista ja korin irrottamista huoltoon. Suuri koripinta-ala antaa enemmän lianpidätyskykyä, ja valinnaiset paine-eroliitännät tai mittari voivat auttaa havaitsemaan virtausvastuksen kasvun. Pika-avausmalli voi vähentää korille pääsyyn tarvittavia työvaiheita kohteissa, joissa huoltotiheys puoltaa tätä kansiratkaisua.
Valinta kannattaa aloittaa putkikoosta, paineluokasta, prosessiaineesta, käyttölämpötilasta, vaaditusta suodatusasteesta ja halutusta runkomateriaalista. Lisäksi on määritettävä kansityyppi, laippastandardi, tyhjennys- ja ilmausratkaisu, paine-eromittaus sekä mahdollinen erikoiskori tai vuoraus. AxFlow voi käyttää näitä käyttötietoja sopivan kokoonpanon tunnistamiseen sekä saatavuus- ja tarjoustietojen antamiseen.
