Scion™-technologie: de nieuwe generatie excentrische verdringerpompen

Wat is een excentrische verdringerpomp?

Excentrische verdringerpompen (ook wel transferpomp genoemd) verplaatsen vloeistof met een roterende rotor in een elastomere stator. Dat principe zorgt voor een constante, pulsatievrije volumestroom, ook bij afschuifgevoelige producten of media met abrasieve deeltjes. Daardoor worden ze veel toegepast bij het doseren en verpompen van onder meer slib, afvalwater en viskeuze chemische producten.

Scion™-technologie

Scion is de nieuwste technologie van NOV voor excentrische verdringerpompen. De technologie bouwt voort op de beproefde Mono-technologie en combineert deze met een vernieuwd ontwerp, gericht op betere prestaties, eenvoudiger onderhoud en lagere gebruikskosten.

De belangrijkste toepassing van Scion in Europa is de Scion EZstrip Transferpomp, gebaseerd op de bewezen EZstrip-technologie. Deze pomp is leverbaar als enkel- of tweetraps uitvoering, realiseert debieten tot 410 m³/h en bereikt differentiële drukken tot respectievelijk 6 en 12 bar.

Daarnaast bestaat er een Scion™ 2000-serie, gebaseerd op de Amerikaanse Moyno 2000-technologie, met boogtandkoppelingen in plaats van een deelbare koppelstang.

Wat de Scion™ EZstrip™ transferpomp oplevert

• Kortere inbouwlengte: tot 25% korter dan voorgaande series, dankzij een geoptimaliseerde rotor-/statorgeometrie
• Minder slijtage en langere standtijd: minder interne wrijving en minder trillingsgevoeligheid
• Snel en eenvoudig onderhoud: volledige onderhoudswerkzaamheden mogelijk terwijl de pomp ingebouwd blijft
• Lichtere stator: gemiddeld 80% lichter, waardoor vervanging zonder hijsmiddelen kan
• Lagere kosten voor reserveonderdelen en afvoer: door het vervallen van de metalen buitenmantel
• Groot capaciteitsbereik: tot 410 m³/h, met een differentiële druk tot 6 bar (eentraps) of 12 bar (tweetraps)

Hoe de Scion™ EZstrip™ transferpomp dit bereikt

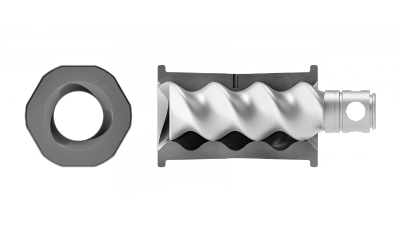

Een nieuwe 2:3-rotor/statorgeometrie

In plaats van de conventionele 1:2-uitvoering gebruikt Scion EZstrip Transferpomp een stator-/rotorcombinatie met een unieke 2:3-geometrie. Dankzij dit ontwerp kunnen hoge drukniveaus bij minder interne wrijving worden gerealiseerd, terwijl de kenmerkende lage pulsatie van excentrische verdringerpompen verder wordt verminderd. De spoed en gangdiepte zijn zodanig geoptimaliseerd dat bij elke omwenteling vrijwel hetzelfde volume wordt verpompt als bij conventionele 1:2-uitvoeringen, waardoor voortijdige slijtage door te hoge toerentallen wordt voorkomen. De centrale boring in de rotor vermindert bovendien de trillingsgevoeligheid van de excentrisch draaiende componenten, wat de standtijd verder verlengt.

Een deelbare koppelstang voor onderhoud in ingebouwde toestand

De Scion EZstrip Transferpomp is uitgerust met een deelbare koppelstang met penkoppelingen, waardoor volledige onderhoudswerkzaamheden mogelijk zijn zonder de pomp uit te bouwen.

Een uitneembare statorkern

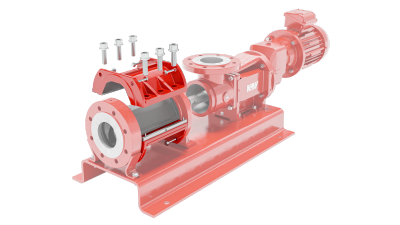

In tegenstelling tot eerdere series maakt NOV bij Scion gebruik van een uitneembare statorkern die niet langer is gevulkaniseerd in een metalen buis, maar gebruiksvriendelijk in een deelbare behuizing wordt geplaatst. Dat verlaagt het gewicht van de stator gemiddeld met 80%, maakt vervanging eenvoudiger zonder hijsmiddelen, en verbetert de grondstoffenefficiëntie doordat het losse elastomeer zonder extra scheidingsstappen kan worden verwerkt.

Een modulaire opbouw

De stator is modulair en wordt zowel in één- als tweetraps uitvoeringen toegepast. In hogedruktoepassingen worden eenvoudig twee identieke eentraps statoren achter elkaar geplaatst om drukniveaus tot 12 bar te realiseren. Afhankelijk van de mate van slijtage kunnen de gemonteerde statoren afzonderlijk worden vervangen of omgedraaid om de levensduur verder te verlengen; vooral handig bij toepassingen waarbij statoren ongelijkmatig belast worden door hoge druk of schurende bestanddelen.

Toepassingen van EZstrip™ met Scion™-technologie

Zoals alle excentrische verdringerpompen is Scion EZstrip Transferpomp geschikt voor het verpompen van afschuifgevoelige producten en media met abrasieve deeltjes. Typische toepassingsgebieden zijn onder meer:

• Industrieel afvalwater en slib
• Corrosieve en deeltjesbeladen chemicaliën
• Vlokmiddelen
• Keramische massa
• Papier- en pulpsuspensies

BENIEUWD HOE Scion™-technologie IN UW INSTALLATIE PAST?

Elke installatie en toepassing vraagt om een passende oplossing. De productspecialisten van AxFlow helpen u graag bij het kiezen van de juiste Scion-oplossing voor uw proces. Van advies en selectie tot installatie en onderhoud: we denken met u mee over een oplossing die bijdraagt aan een betrouwbaar proces en minder stilstand.
