Zelfservice-check voor Waukesha Universal I & II-serie pompen

Een betrouwbare pompinstallatie begint met regelmatig onderhoud. Met deze zelfservice-check voor de Waukesha Universal I & II-serie kunt u eenvoudig de conditie van uw pomp beoordelen en potentiële problemen vroegtijdig signaleren. Door periodiek controles uit te voeren op onder andere het carter, het oliepeil, de lagers en de rotorspeling, voorkomt u onnodige slijtage, productieverlies en onverwachte stilstand.

AxFlow ondersteunt u graag bij het optimaal onderhouden van uw installatie. Gebruik onderstaande richtlijnen om de belangrijkste controlepunten van uw Waukesha-pomp zelf te inspecteren en zorg voor maximale bedrijfszekerheid en procescontinuïteit.

Zelfservice-check Waukesha Universal I & II-serie

Carter check

De ‘Grease Clean-out plug’ wordt los gedraaid en door een vinger in dit gat te steken wordt geconstateerd dat als:

Controlepunten voor vet en oliepeil op Waukesha Universal-pomp

Groen vinkje Er alleen wat vet op de bodem ligt; de lagers goed gesmeerd
zijn en dat het seal geen lekkage vertoont.

Waarschuwingspictogram Er niks in het carter ligt; dit kan een indicatie zijn dat
de lagers niet voldoende gesmeerd zijn.

Waarschuwingspictogram Er olie in het carter ligt; het oil seal tussen het carter
en de tandwielkast geeft lekkage.

Waarschuwingspictogram Er water/product ligt; er is een lekkage vanuit
de productzijde van de pomp.

Checken olieniveau van de pomp

Aan de rechterachterzijde van de pomp (in staande uitvoering) zit het ‘Oil level check-plug’. Hier wordt het olie niveau afgelezen. Bij de staande uitvoering moet olie niveau net boven de helft van het olieglaasje uit komen, bij de liggende uitvoering net onder de bovenkant van het kijkglas. Zie tabel hieronder:

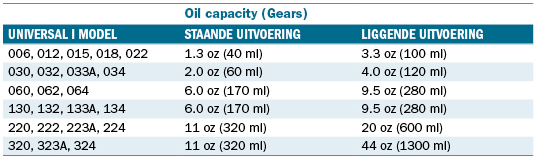

Waukesha Universal I

Tabel met oliecapaciteit per model voor staande en liggende Waukesha Universal I-pompen

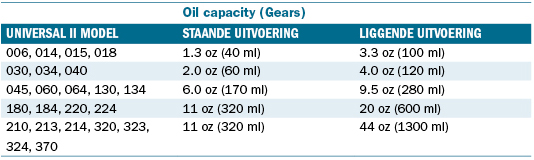

Waukesha Universal II

Tabel met oliecapaciteit per model voor staande en liggende Waukesha Universal II-pompen

Lagerspeling checken

Schema voor het controleren van de asspeling bij een Waukesha Universal-pomp

Door de as zonder rotoren op en neer te bewegen (handshake) en van voor naar achter te trekken wordt er gecheckt of er speling op de lagers aanwezig is.

Als er speling geconstateerd wordt dienen de lagers vervangen te worden, zo wordt vervolg schade in het pomphuis en aan de rotoren voorkomen.

Meten van de rotorspeling

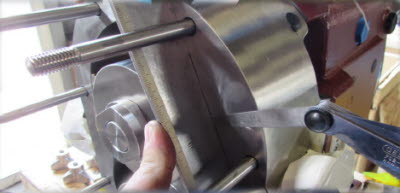

Controle van de speling aan de achterzijde van de rotor met een voelermaat bij een Waukesha Universal-pomp Controle van de speling tussen rotor en pomphuis met een voelermaat bij een Waukesha Universal-pomp
A: Back Face B: Rotor to Body

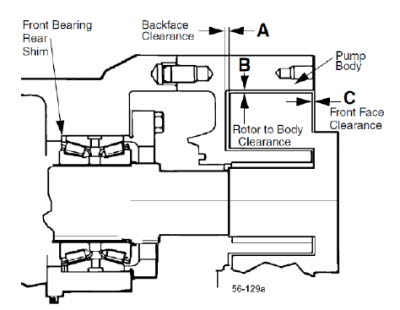

Controle van de speling aan de voorzijde van de rotor met een voelermaat bij een Waukesha Universal-pomp Doorsnedetekening van een Waukesha-pomp met drie meetpunten voor de rotorspeling, A, B en C
C: Front Face

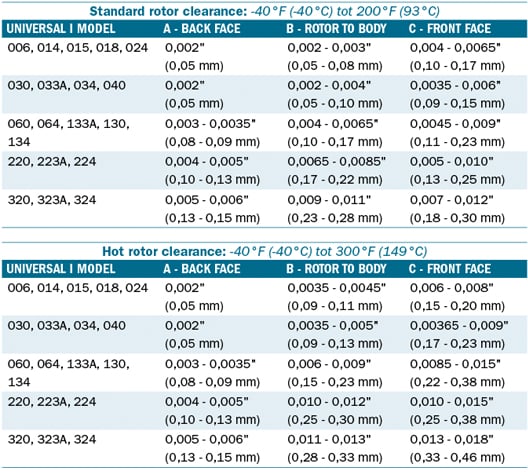

 Waukesha Universal I

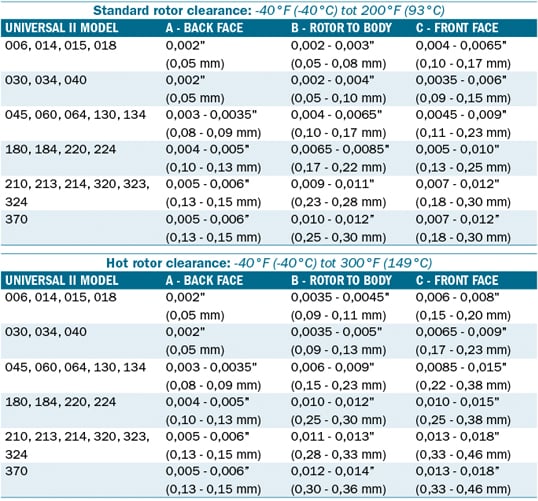

Waukesha Universal II

Download de PDF-versie van de Zelfservice-check voor
Waukesha Universal I & II-serie pompen
