Dreifach-Lippendichtung für Kreiskolbenpumpen
Für die Kreiskolbenpumpen der Baureihen U2 und U2 ND bietet Waukesha Cherry-Burrell mit der Dreifach-Lippendichtung eine wirtschaftliche Alternative zu herkömmlichen Gleitringdichtungen. Der neue Dichtungstyp ist für ein breites Anwendungsspektrum ausgelegt und zeichnet sich durch eine hohe Beständigkeit gegenüber chemischen Flüssigkeiten mit höherer Viskosität aus.
Die bisherige Dichtungsoptionen
Bisher setzt Waukesha Cherry-Burrell in allen Kreiskolbenpumpen-Baureihen einfach- oder doppeltwirkende Gleitringdichtungen zur Wellenabdichtung ein. Dieses Dichtprinzip ermöglicht den zuverlässigen Einsatz bei niedrig- bis hochviskosen Flüssigkeiten sowie bei Differenzdrücken von bis zu 34,5 bar. Gleitringdichtungen sind jedoch kostenintensiv in der Ersatzteilbeschaffung, erfordern einen höheren Montageaufwand und benötigen je nach Ausführung einen Sperrdruckbehälter.
Eigenschaften der neuen Lippendichtung

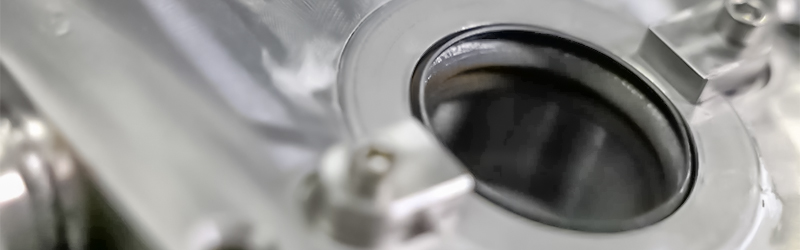

Mit der neu entwickelten Dreifach-Lippendichtung (Triple-Lip-Seal) erweitert Waukesha Cherry-Burrell das Dichtungskonzept für die Kreiskolbenpumpen der Baureihen U2 und U2 ND um eine wirtschaftliche und zugleich leistungsfähige Alternative. Dieser Dichtungstyp deckt ein breites Anwendungsspektrum ab und eignet sich insbesondere für Prozesse, bei denen keine hohen Differenzdrücke erforderlich sind. Neben deutlich geringeren Ersatzteilkosten überzeugt die Dreifach-Lippendichtung durch einen einfachen und schnellen Einbau, da sie aus weniger Komponenten besteht.
Die Dreifach-Lippendichtung verfügt über einen verschleiß- und formstabilen PTFE-Außenmantel, in dem die eigentlichen Dichtlippen aus Buna (NBR), EPDM oder dem chemikalienbeständigen Viton (FKM) integriert sind. Die Dichtlippen liegen radial an der Welle an und verhindern das Austreten der zu fördernden Flüssigkeit. Die Ausführung ist für Anwendungen mit Differenzdrücken von bis zu 13,8 bar ausgelegt.
Anwendungen für die Dreifach-Lippendichtung
Durch ihre Bauweise ist die Dreifach-Lippendichtung vor allem für viskose aber auch für niedrigviskose Flüssigkeiten geeignet. Ein zusätzlicher Vorteil ist die kurzzeitige Trockenlauffähigkeit, die insbesondere bei Anfahrvorgängen oder wechselnden Prozessbedingungen zur Betriebssicherheit beiträgt.
Typische Förderanwendungen für die Dreifach-Lippendichtung:
- Wandfarben auf Wasserbasis oder mit Lösemittelanteilen
- Alle Arten von Lack auch mit Metallpartikeln und Effektpigmenten
- Verschiedene Harze und Klebstoffe sowie deren Rohstoffe
- Reinigungsmittel und flüssige Waschmittel
- Filterhilfsmittel wie Kieselgur
Testen Sie die Lippendichtung in Ihrem Prozess
Waukesha Cherry-Burrell bietet die Möglichkeit an die Kreiskolbenpumpe U2 ND mit Dreifach-Lippendichtung zu testen. Nehmen Sie Kontakt zu AxFlow auf, um mehr über die verfügbaren Baugrößen und die Verfügbarkeit zu erfahren. Unsere Prozessingenieure unterstützen Sie bei der anwendungsbezogenen Auslegung.
