Statischer Mischer oder auch im englischen Static Mixers sind für die Vermischung und Dispergierung von niedrig- und hochviskosen Flüssigkeiten sowie Gasen in Rohrleitungen konzipiert. Durch den Einsatz unbeweglicher Mischelemente wird das gewünschte Strömungsmuster besonders effizient und wartungsarm realisiert. Statische Mischer lassen sich mit unterschiedlichen Mischelementen, Injektionsstellen, Werkstoffen und Beschichtungen für industrielle und hygienische Mischprozesse auslegen.

Welche Vorteile haben statische Mischer?

  • Vermischung und Dispergierung von Flüssigkeiten und Gasen in einer Rohrleitung
  • Hohe Energieeffizienz durch Nutzung der vorhandenen Strömungsenergie
  • Reproduzierbare Mischergebnisse für eine stabile Prozessführung
  • Verschleißarme Konstruktion ohne bewegliche Teile
  • Ausführungen mit entnehmbaren, verschweißten oder kantenversiegelten Mischelementen
  • Formgebung der Mischelemente anpassbar an Druckverlust und Mischergebnis
  • Optionale Injektionsstellen für die Zugabe weiterer Medien in den Hauptstrom
  • Für kleine sowie große Volumenströme in industriellen und hygienischen Anwendungen



Wie funktionieren statische Mischer?

Das Funktionsprinzip statischer Mischer basiert auf den unbeweglichen Elementen im Inneren des Rohrgehäuses. Diese reduzieren je nach Anzahl, Anordnung und Formgebung den Leitungsquerschnitt und beeinflussen damit das Mischergebnis als auch den Druckverlust. Bedingt durch die im Prozess vorhandene Strömungsenergie werden laminare als auch turbulent fließende Medien an den Kanten gezielt umgelenkt, aufgeteilt und neu zusammengeführt wird. Durch diese wiederholte Änderung des Strömungsprofils entsteht eine gleichmäßige Vermischung bereits nach kurzen Leitungsdurchmessern.

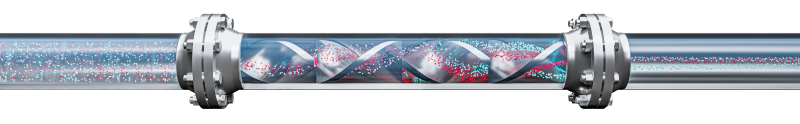

Querschnitt eines statischen Mischers mit zentraler Dosierlanze, die eine rote Flüssigkeit in den blauen Hauptstrom injiziert. Die wendelförmigen Mischelemente sorgen für eine intensive Durchmischung beider Flüssigkeiten.

Wie unterscheiden sich statische Mischer?

Scheibenförmige Mischelemente eines statischen Mischers

Mischelemente: Für die Vermischung von Medien oder die Aufrechterhaltung eines definierten Mischungsverhältnisses stehen unterschiedliche Mischelemente für laminare und turbulente Strömungsverhältnisse zur Verfügung. Je nach Formgebung, Anzahl und Positionierung der Elemente werden unterschiedlich hohe Mischergebnisse und Druckverluste erreicht. Je nach Anwendungsbereich und Bauart können die Mischelemente entnehmbar, verschweißt oderkantenversiegelt in das Rohrgehäuse integriert werden.

Querschnitt eines statischen Mischers mit zentraler InjektionslanzeInjektionsstellen: Um zusätzliche Medien gezielt in den Hauptstrom einzubringen und zu vermischen, können statische Mischer mit Injektionsstellen ausgestattet werden. Diese befinden sich in der Regel vor den Mischelementen und werden direkt in das Rohrgehäuse integriert. Die Einspeisung erfolgt entweder über einen seitlichen Injektionsstutzen oder über eine zentral angeordnete Injektionslanze beziehungsweise einen Verteiler, der das Medium gezielt in den Volumenstrom einbringt.

Verschiedene Anschlussvarianten eines statischen MischersAnschlüsse: Für die Integration in Rohrleitungssysteme sind statische Mischer mit unterschiedlichen Anschlussvarianten erhältlich. In industriellen Anwendungen kommen vor allem Vorschweißflansche und Losflanschverbindungen zum Einsatz. Für hygienische Prozesse stehen neben Flanschverbindungen auch Tri-Clamp- und Schraubverbindungen zur Verfügung.

Werkstoffe und Beschichtungen: Statische Mischtechnik wird üblicherweise in metallischen Werkstoffen wie Edelstahl ausgeführt ist aber je nach Anwendung auch für korrosive Medien vollständig aus Kunststoff oder glasfaserverstärkten Verbundwerkstoffen erhältlich. Optional können einfache metallische Werkstoffe auch mit einer speziellen Korrosionsbeschichtung versehen werden.

In welchen Anwendungen werden statische Mischer eingesetzt?

Abwasseraufbereitung: In der Aufbereitung von Abwässern kommen einfache statische Mischer mit scheibenförmigen Elementen zum Einsatz um Fällmittel wie Eisen(III)-chlorid sowie Kalkmilch in den Abwasserstrom einzutragen und zu vermischen.

Trinkwasseraufbereitung: Zur Inaktivierung von Krankheitserregern und zur Reduzierung von Geruchs- und Geschmacksstoffen wird Ozon mithilfe statischer Mischtechnik in das Wasser eingetragen. Die Mischelemente teileb den Gasstrom und verbessern dadurch den Stoffübergang des Ozons in die Wasserphase.

Chemische Erzeugnisse: In der Chloralkaliindustrie werden statische Mischer aus Kunststoff eingesetzt, um gasförmigen Chlorwasserstoff in den Solehauptstrom einzumischen. Die dadurch erreichte Ansäuerung dient der Einstellung des pH-Werts vor der Elektrolyse und trägt dazu bei, unerwünschte Nebenreaktionen zu reduzieren.

Petrochemische Erzeugnisse: Bei der Herstellung industrieller Schmierstoffe werden Grundöle, Metallseifen und Additive mithilfe statischer Mischtechnik vorvermischt und anschließend homogenisiert, um die langfristige Stabilität des Endprodukts zu sichern.

Lebensmittel: Statische Mischer werden bei der Herstellung von Vorteiglösungen eingesetzt, indem flüssige Bestandteile wie zuvor gelöste Hefe, Salz und Aromen in das Wasser eingemischt werden, bevor die Mischung dem Mehl zugeführt und weiterverarbeitet wird.

Süßwarenindustrie: In der Süßwarenherstellung werden Wendelmischer eingesetzt, um fließfähige Zuckermassen homogen mit Farbstoffen, Aromen und Säuerungsmitteln zu vermischen. Anschließend wird die Masse über ein Dosiersystem im Pudergussverfahren in die gewünschte Form gebracht.

Statische Mischer mit kurzen Lieferzeiten bei AxFlow

AxFlow übernimmt die Auslegung statischer Mischer nach Ihren Vorgaben, um Flüssigkeiten und Gase in Rohrleitungen effizient und wirtschaftlich zu vermischen oder zu dispergieren. Dazu gehört die Auswahl geeigneter Werkstoffe sowie der passenden Mischelementgeometrie zur Erreichung des gewünschten Variationskoeffizienten.

AxFlow hält im eigenen europäischen Zentrallager statische Mischer in verschiedenen Werkstoffen und Rohrleitungsanschlüssen dauerhaft für den kurzfristigen Versand vorrätig. Fragen Sie jetzt statische Mischer für Ihre Anwendung an.

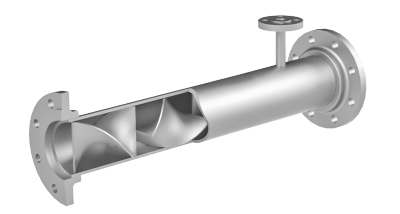

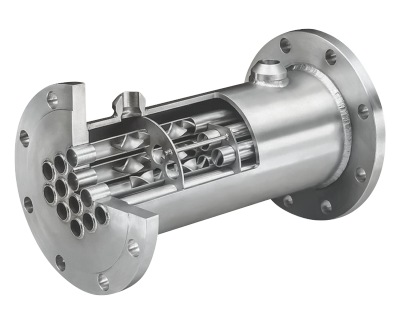

Statische Mischer, auch als Inline-Mischer oder Rohrmischer bezeichnet, werden zur kontinuierlichen Vermischung und Strömungsaufteilung von Flüssigkeiten und Gasen innerhalb von Rohrleitungen eingesetzt. Je nach Anwendung stehen unterschiedliche Geometrien und Anordnungen zur Verfügung. Optional können Injektionsstellen zur Einbringung von Additiven integriert werden. Als Werkstoffe stehen verschiedene metallische Werkstoffe sowie vollständig kunststoffausgekleidete Ausführungen zur Verfügung. Die Auslegung von statischen Mischern von NOV Kenics ist für Rohrleitungsdurchmesser von bis zu 120 Zoll möglich.

FAQ Statische Mischer

Statische Mischer werden eingesetzt, wenn verschiedene Flüssigkeitsströme oder Gase innerhalb einer Rohrleitung durch die vorhandene Strömungsenergie effizient vermischt oder dispergiert werden sollen. Darüber hinaus eignen sie sich zur Aufrechterhaltung eines konstanten Mischverhältnisses. Abhängig von der Ausführung werden Inline-Mischer sowohl in industriellen als auch in hygienischen Anwendungen eingesetzt. Typische Einsatzbereiche sind beispielsweise die Einmischung von Flockungsmitteln in der Abwasseraufbereitung, die Vermischung von Additiven bei der Leimherstellung sowie die Dispergierung von Pektin in Fruchtsäften.
Die erforderliche Mischstrecke wird anhand verschiedener Prozessparameter bestimmt. Dabei sind insbesondere die Eigenschaften der Medien, wie Viskosität, Dichte und verschleißfördernde Eigenschaften, sowie das Mischverhältnis, der Volumenstrom und der zulässige Druckverlust zu berücksichtigen. Die Auslegung erfolgt über die Anzahl und Geometrie der Mischelemente, die eine definierte Strömungsteilung und Durchmischung innerhalb der Rohrleitung gewährleisten. Abhängig von der Anwendung wird die erforderliche Mischstrecke individuell berechnet und auf die jeweiligen Prozessbedingungen abgestimmt werden.
Statische Mischer nutzen die in der Rohrleitung vorhandene Strömungsenergie zur Vermischung von Flüssigkeiten und Gasen und kommen daher ohne zusätzlichen Antrieb aus. Durch den Verzicht auf bewegliche Bauteile arbeiten sie zudem verschleißarm und erfordern nur einen geringen Wartungsaufwand. Zusätzlich wird das gewünschte Mischergebnis bereits während des Förderprozesses innerhalb der Rohrleitung erzielt.
Statische Mischer unterscheiden sich insbesondere hinsichtlich der Anzahl, Anordnung und Geometrie ihrer Mischelemente. Neben der klassischen Wendelgeometrie stehen Ausführungen mit Gitter-, Scheiben- oder V-Geometrie zur Verfügung. Je nach Ausführung können statische Mischer zudem mit integrierten Injektionsstellen ausgestattet werden, über die Additive in den Hauptstrom eingebracht und vermischt werden. Abhängig von den Eigenschaften der Medien sind statische Mischer sowohl in metallischer Ausführung als auch aus chemisch beständigen Kunststoffen erhältlich.
Durch den Verzicht auf bewegliche Komponenten weisen Inline-Mischer grundsätzlich einen geringen Verschleiß auf. Um Abrasion und Korrosion zu minimieren, sind die Auswahl der geeigneten Mischelementgeometrie und die darauf abgestimmte Werkstoffauswahl entscheidend. Potenzielle Verschleißstellen können insbesondere die Injektionsbereiche vor den Mischelementen darstellen, sofern dort Dichtungskomponenten aus Elastomeren eingesetzt werden.
