Circumferential Piston Pumps

Kolvrotorpumpar

Kolvrotorpumpen är en kompakt enhet med samma arbetsprincip som lobrotorpumpen, där samverkande rotorer överför en volym genom pumpkammaren. Rotorerna i pumptyperna är olika, kolvrotorpumpens kolvar är bågformade. De bågformade roterande kolvarna, eller "vingarna", har stora huvuden som följer pumphusets profil och rör sig i ringformade cylindrar i pumphuset. De har också ett "rotornav" på pumphuset som driver de roterande kolvarna med oberoende roterande axlar. Kugghjulen skapar ett lågtrycksutrymme på insugssidan som för in vätska i pumpen.

Detta ger en mycket längre tätningsväg mellan rotorn och pumphuset. Den långa tätningsvägen minskar återläckage och ger ett jämnt vätskeflöde utan pulser eller trycktoppar, och utan behov av ventiler eller komplexa delar. Den långa tätningsvägen medför också att nästan ingen vätska läcker igenom bakåt, vilket ger en noggrannhet på upp till 2–3 %.

6 serie(er) från 1 tillverkare

Återställ Filter

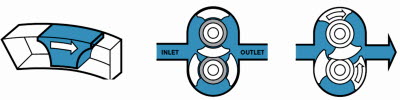

Så fungerar kolvROTORpumpar

Kolvrotorpumpen är en typ av förträngningspump som arbetar med två samverkande rotorer som drar in vätska in i pumpkammaren och överför den genom kammaren med roterande mekanisk kraft. Rotorerna berör inte varandra eller pumphuset direkt, varför vätskan flyttas genom pumpen utan mekanisk kontakt, vilket ger skonsam hantering av vätskan utan skador eller skjuvning.

Kolvrotorpumpar kan hantera vätskor med både låg och hög viskositet. För vätskor med låg viskositet är kolvrotorpumpar med rotorer i Alloy 88 lämpligast, sådana rotorer kan köras med mycket små avstånd till vätskehuvudet utan risk för nötning eller att materialen skär vid tillfälliga tryckstötar som orsakar kontakt. Kombinationen av rotorgeometri och små toleranser ger drift med lågt återläckage, och en lång tätningsväg mellan pumpens inlopp och utlopp. Det ger hög verkningsgrad, utmärkt sugförmåga, precis dosering och oöverträffad flödeskontroll.

Pumpens konstruktion med väl tilltagna håligheter ger effektiv pumpning av viskösa vätskor, slam och vätskor som innehåller stora fasta partiklar.

Kolvrotorpumparna kan hantera många typer av vätskor med hög viskositet, skjuvkänsliga eller slitandeegenskaper. Pumparna är också självevakuerande och kan skapa högt tryck och flöde.

kolvrotorpumpens fördelar

Kolvrotorpumpens stora öppna håligheter gör, att pumpen kan hantera stora känsliga fasta föremål, högviskösa medier och slitande vätskor. Dessa funktioner samverkar så att kolvrotorpumpen ger skonsam pumpning med minskad risk för att skada känsliga vätskor. De samverkande rotorerna ger en mycket skonsam, pulsfri pumpning med hög sugförmåga så att tjocka blandningar kan dras in i pumpen utan att ingredienserna separeras. Det minskade trycket och hastigheten mellan rotorns ytterkant och husets vägg förlänger också pumpens livslängd och minimerar värmeutvecklingen.

Pumparna har dubbelriktat flöde, enkel SIP- och CIP-rengöring vilket ger snabba rengöringscykler och enkelt underhåll. Rotorer och packningar kan enkelt underhållas genom att ta bort det främre locket, då kan rotorerna tas bort och packningarna inspekteras. På så sätt kan pumpen få maximal livslängd även under svåra driftsförhållanden med vätskor som är slitande eller inte är smörjande. Detta beror på att det inte finns kontakt mellan lagren och den pumpade vätskan, det finns ingen glidande eller rullande kontakt, och inte heller någon kontakt mellan rotorerna. Pumpens stora håligheter gör, att högviskösa vätskor eller vätskor med partiklar kan pumpas.

Kolvrotorpumpens långa tätningsväg skapas genom rotorns och pumphusets komplexa utformning. Fördelarna som kommer från dessa förbättrade egenskaperna ger är avgörande i de flesta tillämpningar där konstant hög pumpprestanda och varsam hantering av pumpmediet är av stor betydelse för användaren.

Kolvrotorpumparna i AxFlows produktsortiment har utvecklats så att pumparnas livslängd ökats, vilket medför en bättre avkastning på kundens investering. Materialet i pumparna är rostfritt syrafast stål 316 med rotorer som inte skär. Några exempel på produktutveckling i våra olika modeller:
Statiska nav i locket i stället för i pumphuset vilket förbättrar flödet och minskar döda utrymmen, lagersmörjning som smörjer alla lager genom hela hastighetsområdet, kortare axlar som minskar överhäng och förlänger tätningarnas och lagrens livslängd, packningar i locket som är enklare att rengöra från produkter som innehåller små partiklar.

  • hög tillförlitlighet
  • enkelt underhåll
  • liten uppställningsyta
  • lämplig för montering på mobila enheter.
  • Inget återläckage vid vätskor med viskositet över 200 cP
  • mycket varsam och mjuk pumpverkan
  • brett drifttemperaturområde (-50 ⁰C till +150 ⁰C).
  • viskositet upp till 500 000 cP
  • ingen nötning eller att materialen skär
  • bättre evakueringsförmåga
  • högre tryckförmåga
  • vätskan kan inte tränga in mellan rotorytan och rotorhöljet

Användningsområden

Kolvrotorpumpar ger sanitär och hygienisk pumpning av produkt. Vanliga tillämpningar är hygienprodukter, mediciningredienser, läkemedel, mejeriprodukter, konfektyr, bageriprodukter och såser. Det finns ingen laglig skyldighet för livsmedelstillverkare i Europa att använda hygieniskt certifierad utrustning för hantering av vätskor. Ändå har de ökande kostnaderna för produktfel och riskerna för att skada varumärkets rykte medfört ett alltmer ökande intresse för att använda rätt sorts hygienisk processutrustning. AxFlows kolvrotorpumpar för livsmedelsbranschen uppfyller alla tillämpliga internationella standarder.

Kolvrotorpumparnas betydelse för olika branscher bör inte underskattas. Kolvrotorpumparnas förmåga att pumpa suspensioner och viskösa vätskor gör dem mycket lämpade bland annat för branscherna pappers- och massaproduktion, keramik, beläggningar, plaster och kemikalier.

Det är dock alltid viktigt att ta hänsyn tas till den typ av media som pumpas och de krav som ställs på pumparna innan kolvrotorpumpen väljs för en viss tillämpning. För tillämpningar där produktnedbrytning, viskositet, slitage, tryck och livscykelkostnader är av betydelse, är det lämpligt att välja en kolvrotorpump.

Varför köpa kolvrotorpumpar från AxFlow?

AxFlow levererar kolvrotorpumpar som passar många branscher och tillämpningar. AxFlows erfarna processingenjörer och våra kompetenta underleverantörer kan ge information och rekommendationer för varje tillämpning. Kontakta AxFlow om ni behöver hjälp med att välja rätt pump i förhållande till era krav. AxFlows ingenjörer och specialister kan hjälpa till med urval, specifikationer, installation och underhåll av er utrustning för vätskehantering.
