Exzenterschneckenpumpen

Welche Vorteile bieten Exzenterschneckenpumpen?

• Förderung und Dosierung von industriellen als auch hygienischen Flüssigkeiten
• Nahezu pulsationsfreie Förderung bei gleichzeitig geringen Scherkräften
• Gutes Ansaugverhalten, ideal zum Überwinden größerer Höhenunterschiede
• Druckstabile Förderung, auch bei abrasiven oder hochviskosen Flüssigkeiten
• Reversibler Betrieb, wodurch sich die Förderrichtung variabel bestimmen lässt
• Einsetzbar sowohl in horizontaler als auch vertikaler Einbaulage
• Robuste Bauweise sorgt für lange Lebensdauer und erleichtert Wartung
• ATEX-zertifizierbar für den sicheren Einsatz in explosionsgefährdeten Bereichen

Wie funktionieren Exzenterschneckenpumpen?

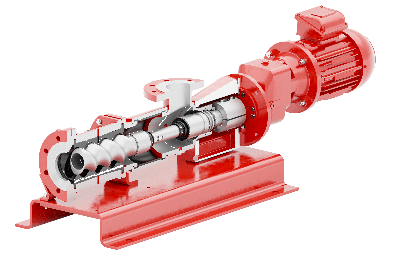

Bei der Exzenterschneckenpumpe erfolgt die Förderung nach dem Verdrängerprinzip. Die Funktionsweise wird durch einen beweglichen Rotor realisiert, der sich exzentrisch in einem feststehenden Gegenstück, dem sogenannten Stator, dreht. Dieser besteht aus einem metallischen Außengehäuse und einem elastischen Innenkern, dessen Formgebung auf den schraubenförmigen Rotor abgestimmt ist.

Zwischen Rotor und Stator entstehen entlang der gesamten Bauteillänge Dichtlinien, durch die geschlossene Förderkammern gebildet werden. Während sich der Rotor exzentrisch im Stator dreht, verschieben sich diese Kammern entlang der Pumpenachse von der Saug- zur Druckseite. Gleichzeitig entstehen auf der Saugseite neue Kammern, die sich mit dem Fördermedium füllen und es zum Auslass der Pumpe verdrängen.

Welche Unterschiede gibt es bei Exzenterschneckenpumpen?

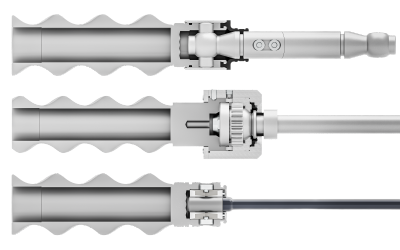

Kraftübertragung: Die Kraftübertragung auf den Rotor erfolgt in Standardanwendungen über eine Kuppelstange, an deren Enden jeweils Bogenzahn- oder Bolzengelenke installiert sind. Als gelenkfreie Alternative kommt in verschleißintensiven und hygienischen Anwendungen ein Biegestab zum Einsatz.

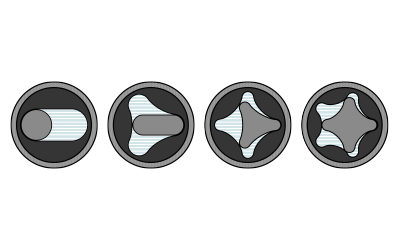

Geometrievarianten: Rotor und Stator können in verschiedenen Geometrievarianten ausgeführt werden, um sowohl die Fördercharakteristik als auch die Lebensdauer einer Exzenterschneckenpumpe gezielt zu beeinflussen. Als industrieller Standard haben sich insbesondere die 1:2-gängige und die 2:3-gängige Geometrie etabliert.

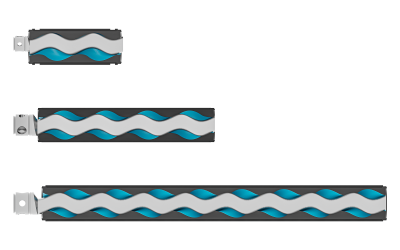

Druckstufen: Die Druckstufe einer Exzenterschneckenpumpe gibt Aufschluss über den maximal realisierbaren Differenzdruck, den die Pumpe fördern kann, ohne dass es zu einer Rückströmung des Mediums kommt. Für niedrige bis hohe Druckbereiche sind Exzenterschneckenpumpen in der Regel ein-, zwei- oder vierstufig ausführbar.

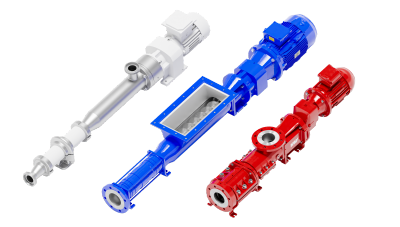

Gehäuseanschlüsse: Exzenterschneckenpumpen sind standardmäßig mit Flansch-, Clamp- und Gewindeanschlüssen verfügbar. Für Flüssigkeiten mit hohem Feststoffanteil empfiehlt sich ein größerer Einlaufquerschnitt, der sogenannte Trichter, der zusätzlich mit einem Brückenbrecher versehen werden kann.

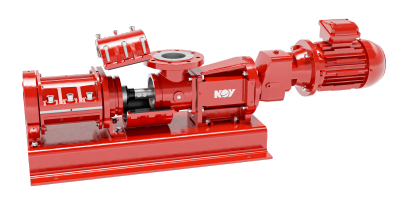

Wartung: Zur Beseitigung von Blockaden und Verzopfungen im Förderbereich können Exzenterschneckenpumpen mit einem Wartungszugang versehen werden. Fortschrittliche Pumpen verfügen sogar über mehrere teilbare Gehäusebereiche, um den Zugang zu allen Komponenten im eingebauten Zustand zu ermöglichen.

In welchen Anwendungen werden Exzenterschneckenpumpen eingesetzt?

Exzenterschneckenpumpen eignen sich aufgrund ihres Funktionsprinzips und der verschiedenen Ausführungsvarianten sowohl zur Förderung größerer Volumina in industriellen und hygienischen Prozessen als auch für Anwendungen in denen kleine Flüssigkeitsmengen nahezu pulsationsfrei und schonend dosiert werden müssen.

Industrielle Anwendungen für Exzenterschneckenpumpen:

Wasser- und Abwasseraufbereitung: Die hohe Feststofftoleranz ermöglicht den Einsatz von Exzenterschneckenpumpen in allen Aufbereitungsstufen beispielsweise zur Versorgung von Schlammeindickern und Faultürmen. Für vorentwässerte Klärschlämme mit hohem Trockensubstanzanteil empfiehlt sich der Einsatz von Pumpen mit einem großem Einlaufquerschnitt und Brückenbrecher.

Kleb- und Verbindungsstoffe: Exzenterschneckenpumpe aus korrosionsbeständigen Werkstoffen werden zur Förderung von Dispersions- und Reaktionsklebstoffen sowie deren Bestanteile wie beispielsweise Prepolymere eingesetzt. Bei einer hohen Anlagendichte bietet sich der Einsatz eine horizontal ausgerichtete Pumpe an.

Kraftstoffe: ATEX-konforme Exzenterschneckenpumpen kommen in Prozessen der Kraftstoffherstellung zum Einsatz. Beispielsweise fördern sie im Rahmen der Bioethanolproduktion große Volumina heißer, viskoser Melasse aus Zuckerrüben zuverlässig über längere Leitungsdistanzen zu den weiteren Verarbeitungsschritten.

Futtermittel: Zur Förderung flüssiger Futtermittelbestandteile, wie beispielsweise Vinasse aus Zuckerrüben, werden Exzenterschneckenpumpen eingesetzt. Die Pumpen konnten sich in dieser Anwendung durch eine hohe Feststofftoleranz sowie eine zuverlässige Funktionsweise auch bei erhöhten Medientemperaturen bewähren.

Hygienische Anwendungen für Exzenterschneckenpumpen:

Teigwaren: Exzenterschneckenpumpen eignen sich aufgrund ihres schonenden Förderprinzips besonders für Teigmassen. Der geringe Schereintrag erhält die Struktur empfindlicher Bestandteile und sorgt für ein konstantes Temperaturniveau, wodurch ein vorzeitiger Gärprozess vermieden wird.

Zuckerhaltige Lebensmittel: Zuckerhaltige Lebensmittel sind häufig viskos und temperaturempfindlich. Exzenterschneckenpumpen erzeugen den erforderlichen Differenzdruck, um auch Flüssigkeiten wie Honig, Schokoladenglasuren und Ahornsirup pulsationsarm und mit geringer Scherbelastung zu fördern.

Dressings und Feinkostsoßen: Feinkostsoßen und Salatdressings enthalten häufig Feststoffe sowie korrosive Bestandteile wie Essig und Zitronensäure. Dank des schonenden Förderprinzips und beständiger Werkstoffe sind Exzenterschneckenpumpen hierfür besonders geeignet.

Getränke und Bier: In der Herstellung von Bier und Limonaden werden beim Läutern feste Bestandteile von der Maische getrennt und als Treber weiterverarbeitet. Aufgrund des hohen Trockensubstanzgehalts kommen Exzenterschneckenpumpen mit vergrößertem Einlaufquerschnitt zum Einsatz, die bei Bedarf mit einem Brückenbrecher ausgestattet werden können.

Ihr Ansprechpartner für Exzenterschneckenpumpen

AxFlow hält zur Sicherung von Prozessen dauerhaft in dem eignen Europäischen Zentrallager Exzenterschneckenpumpen in verschiedenen Ausführungen sowie Ersatzteile wie Statoren, Rotoren und Dichtungskomponenten vorrätig. Gleichzeitig sichert unser Servicebetrieb deutschlandweit die Betriebsbereitschaft ihrer Exzenterschneckenpumpe.
