Schmidt-Bretten SIGMASHELL

Schmidt-Bretten SIGMASHELL on plaat- ja kestsoojusvaheti, mida AxFlow tarnib professionaalsetesse soojusülekanderakendustesse. See sobib kõrge rõhu ja temperatuuri nõudlikes vedeliku-, auru- ja gaasiprotsessides keemia-, nafta- ja gaasi-, energia- ning tööstusrakendustes. Konstruktsiooni väärtus seisneb protsessipõhises valikus, hooldatavuses ja kompaktses soojusülekandes. Küsi AxFlowlt pakkumist Schmidt-Bretten SIGMASHELL kohta.

Aitame teil leida selle tootesarja seast sobiva lahenduse

Põhiomadused

Rõhk kuni 150 bar

Toote omadused

Plaat- ja kestkonstruktsioon → ühendab plaattehnoloogia kompaktsuse kõrge survevõimega
Kuni 150 barg → sobib väga nõudlikesse surveprotsessidesse
-200 kuni 550 °C → katab krüogeensed ja kõrgetemperatuurilised tööpunktid
Kuni 8 000 mPa·s → võimaldab käsitleda ka kõrgema viskoossusega meediume
Kuni 700 m² soojusülekandepinda → toetab suuri termilisi koormusi
Mitmekäiguline skeem → võimaldab optimeerida temperatuuriprofiili
Kesta eri hooldusvariandid → võimaldavad valida hermeetilisuse ja juurdepääsu tasakaalu
Saadaval erinevad plaadimaterjalid → toetavad korrosioonikindlat valikut
Kompaktsem kui paljud toru-kesta lahendused → aitab vähendada ruumivajadust
AxFlow tugi → aitab hinnata rõhku, temperatuuri, viskoossust ja materjale

Kirjeldus

Teave

Schmidt-Bretten SIGMASHELL sobib kõrge rõhu ja temperatuuri nõudlikes vedeliku-, auru- ja gaasiprotsessides keemia-, nafta- ja gaasi-, energia- ning tööstusrakendustes. Sellistes süsteemides mõjutavad vale soojusvaheti geomeetria või materjalivalik otseselt energiakulu, tootekvaliteeti, rõhukadu ja protsessi töökindlust. Õige konfiguratsioon aitab saavutada vajaliku termilise tööpunkti ilma liigse pindala või ebavajaliku hoolduskoormuseta.

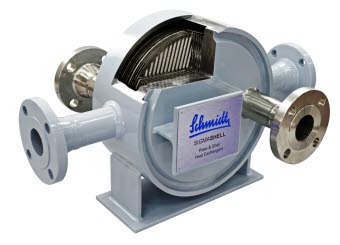

SIGMASHELL ühendab laserkeevitatud plaatpaki survekestaga. Konstruktsioon võib olla täielikult keevitatud või ühelt või mõlemalt poolt avatav ning võimaldab mitmekäigulisi skeeme nii kesta- kui plaadipoolel, mis annab projekteerijale paindlikkuse keerukate termiliste tööpunktide lahendamisel.

API Heat Transferi praegused piirid on vaakumist kuni 150 barg, temperatuur -200 kuni 550 °C, viskoossus kuni 8 000 mPa·s ja soojusülekandepind kuni 700 m². Need väärtused sõltuvad lõplikust konfiguratsioonist, materjalidest, ühendustest ja protsessikoormusest.

Elutsükli seisukohalt tuleb hinnata mitte ainult soojusülekande efektiivsust, vaid ka ligipääsu kontrolliks ja puhastuseks, tihendite või keevitatud ühenduste hooldusvajadust ning varuosade strateegiat. AxFlow saab aidata kontrollida tööpunkti, materjale, ühendusi ja hoolduslahendust ning toetada varuosade ja teeninduse planeerimist. See aitab vähendada ootamatute seisakute riski ja hoida seadme kogukulu kontrolli all.

Maht

Maks. dif. rõhk

150 bar

Maks. temperatuur

550 Celsius

Min. temperatuur

200 Celsius

Korduma kippuvad küsimused Schmidt-Bretten SIGMASHELL kohta

Milleks kasutatakse Schmidt-Bretten SIGMASHELL soojusvahetit?

Schmidt-Bretten SIGMASHELL kasutatakse kõrge rõhu ja temperatuuri nõudlikes vedeliku-, auru- ja gaasiprotsessides keemia-, nafta- ja gaasi-, energia- ning tööstusrakendustes. Sobivus sõltub konkreetsest meediumist, temperatuuridest, rõhust, rõhukaost ja puhastusnõuetest. AxFlow saab aidata tööpunkti ja sobiva konfiguratsiooni üle kontrollida.

Mis eristab Schmidt-Bretten SIGMASHELL lahendust?

SIGMASHELL ühendab laserkeevitatud plaatpaki survekestaga. See konstruktsioon on suunatud konkreetsele protsessiriskile või soojusülekande eesmärgile, mitte ainult maksimaalsele nimivõimsusele. Lõplik kasu sõltub õigesti valitud suurusest, materjalidest ja töötingimustest.

Millised tehnilised andmed tuleb enne Schmidt-Bretten SIGMASHELL valikut kontrollida?

Kontrollida tuleb sisse- ja väljalasketemperatuure, vooluhulka, rõhku, lubatud rõhukadu, meediumi koostist ning plaadi ja tihendi või keevitatud materjalide sobivust. Osakeste, viskoossuse, saastumisriski ja puhastusmeetodi mõju tuleb samuti hinnata. AxFlow saab need parameetrid siduda sobiva soojusvaheti konfiguratsiooniga.

Kuidas mõjutab Schmidt-Bretten SIGMASHELL konstruktsioon hooldust ja elutsükli kulu?

Õige konstruktsioon võib vähendada puhastamise sagedust, tihendirikkeid või protsessiga seotud seisakuid, kuid hooldusvajadus sõltub tegelikust meediumist ja töörežiimist. Avatavate mudelite puhul saab plaate ja tihendeid kontrollida või vahetada, keevitatud lahenduste puhul tuleb arvestada teistsuguse hooldusstrateegiaga. Varuosade ja teeninduse planeerimine aitab hoida kogu elutsükli kulud kontrolli all.

Kas AxFlow saab aidata Schmidt-Bretten SIGMASHELL valiku, hoolduse ja varuosadega?

Jah, AxFlow saab aidata Schmidt-Bretten SIGMASHELL tööpunkti, materjalide, ühenduste ja konfiguratsiooni valikul. AxFlow pakub ka tuge hoolduse, plaatide, tihendite ja muude asjakohaste varuosade planeerimisel vastavalt valitud versioonile. Saadavus ja täpne varuosade sobivus tuleb alati kinnitada konkreetse seadme andmete järgi.
