Schmidt-Bretten SIGMATWIN

Schmidt-Bretten SIGMATWIN on kahekordse seinaga tihenditega plaatsoojusvaheti, mida AxFlow tarnib professionaalsetesse soojusülekanderakendustesse. See sobib ohutuskriitilistes protsessides, kus kahe meediumi ristkontaminatsioon tuleb vältida ja võimaliku lekke asukoht kiiresti tuvastada. Konstruktsiooni väärtus seisneb protsessipõhises valikus, hooldatavuses ja kompaktses soojusülekandes. Küsi AxFlowlt pakkumist Schmidt-Bretten SIGMATWIN kohta.
+
Schmidt-Bretten SIGMATWIN_gallery_1

Aitame teil leida selle tootesarja seast sobiva lahenduse

Toote omadused

  • Topeltseinaga plaat → vähendab ristkontaminatsiooni riski
  • Kontrollitud lekketee → teeb ühe plaadi rikke tuvastatavaks
  • Laserkeevitatud plaatpaar → säilitab kahe meediumi eraldatuse
  • Avatav plaatpakk → võimaldab kontrolli ja hooldust nagu tavalisel PHE-l
  • Kuni 320 m³/h → sobib kontrollitud protsessisüsteemidesse
  • 2 × 0,3 või 2 × 0,4 mm plaadid → loovad kahekihilise ohutusbarjääri
  • 316L ja muud plaadimaterjalid → toetavad erinevaid meediume
  • Mitmed tihendimaterjalid → võimaldavad keemilist sobitamist
  • Sobib toidu-, farmaatsia- ja puhta vee protsessidele → toetab kõrgendatud hügieeniriski juhtimist
  • AxFlow tugi → aitab valida sobiva raami, materjalid ja teeninduslahenduse

Kirjeldus

Schmidt-Bretten SIGMATWIN sobib ohutuskriitilistes protsessides, kus kahe meediumi ristkontaminatsioon tuleb vältida ja võimaliku lekke asukoht kiiresti tuvastada. Sellistes süsteemides mõjutavad vale soojusvaheti geomeetria või materjalivalik otseselt energiakulu, tootekvaliteeti, rõhukadu ja protsessi töökindlust. Õige konfiguratsioon aitab saavutada vajaliku termilise tööpunkti ilma liigse pindala või ebavajaliku hoolduskoormuseta.

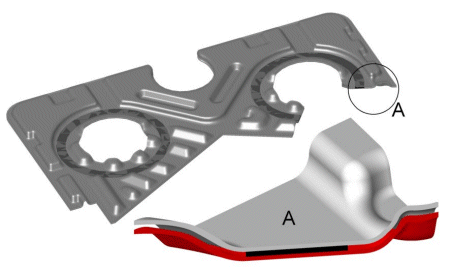

SIGMATWIN kasutab ühe tavaplaadi asemel kahest laserkeevitatud plaadist moodustatud topeltseina. Kui üks plaat kahjustub, juhitakse leke kahe plaadi vahele ja sealt väliskeskkonda, mitte kõrvalkanalisse, mis aitab vältida meediumite segunemist ja muudab rikke nähtavaks.

API Heat Transferi tehnilises materjalis on SIGMATWIN vooluhulk kuni 320 m³/h ning topeltplaadid paksustega 2 × 0,3 või 2 × 0,4 mm. Saadaval on 316L roostevaba teras ja muud materjalid ning NBR-, EPDM-, FKM- ja PTFE-põhised tihendilahendused vastavalt rakendusele.

Elutsükli seisukohalt tuleb hinnata mitte ainult soojusülekande efektiivsust, vaid ka ligipääsu kontrolliks ja puhastuseks, tihendite või keevitatud ühenduste hooldusvajadust ning varuosade strateegiat. AxFlow saab aidata kontrollida tööpunkti, materjale, ühendusi ja hoolduslahendust ning toetada varuosade ja teeninduse planeerimist. See aitab vähendada ootamatute seisakute riski ja hoida seadme kogukulu kontrolli all.

Korduma kippuvad küsimused Schmidt-Bretten SIGMATWIN kohta

Schmidt-Bretten SIGMATWIN kasutatakse ohutuskriitilistes protsessides, kus kahe meediumi ristkontaminatsioon tuleb vältida ja võimaliku lekke asukoht kiiresti tuvastada. Sobivus sõltub konkreetsest meediumist, temperatuuridest, rõhust, rõhukaost ja puhastusnõuetest. AxFlow saab aidata tööpunkti ja sobiva konfiguratsiooni üle kontrollida.
SIGMATWIN kasutab ühe tavaplaadi asemel kahest laserkeevitatud plaadist moodustatud topeltseina. See konstruktsioon on suunatud konkreetsele protsessiriskile või soojusülekande eesmärgile, mitte ainult maksimaalsele nimivõimsusele. Lõplik kasu sõltub õigesti valitud suurusest, materjalidest ja töötingimustest.
Kontrollida tuleb sisse- ja väljalasketemperatuure, vooluhulka, rõhku, lubatud rõhukadu, meediumi koostist ning plaadi ja tihendi või keevitatud materjalide sobivust. Osakeste, viskoossuse, saastumisriski ja puhastusmeetodi mõju tuleb samuti hinnata. AxFlow saab need parameetrid siduda sobiva soojusvaheti konfiguratsiooniga.
Õige konstruktsioon võib vähendada puhastamise sagedust, tihendirikkeid või protsessiga seotud seisakuid, kuid hooldusvajadus sõltub tegelikust meediumist ja töörežiimist. Avatavate mudelite puhul saab plaate ja tihendeid kontrollida või vahetada, keevitatud lahenduste puhul tuleb arvestada teistsuguse hooldusstrateegiaga. Varuosade ja teeninduse planeerimine aitab hoida kogu elutsükli kulud kontrolli all.
Jah, AxFlow saab aidata Schmidt-Bretten SIGMATWIN tööpunkti, materjalide, ühenduste ja konfiguratsiooni valikul. AxFlow pakub ka tuge hoolduse, plaatide, tihendite ja muude asjakohaste varuosade planeerimisel vastavalt valitud versioonile. Saadavus ja täpne varuosade sobivus tuleb alati kinnitada konkreetse seadme andmete järgi.
