Pompe avec chambre de confinement
SubCategory: AODAODDPumps
Manufacturer: Sandpiper
Industry: Chemical;NuclearPowerPlants;PaintSurfaceCoating;Petrochemical;ResearchDevelopment;SurfaceFinishing;PaperMills;FoodBeverage;Refineries;PaintResinProduction
Besoin d'aide pour trouver le produit correspondant à vos attentes ?
Caractéristiques principales
- Débit 1060 l/min
- Pression 8,6 bar
Avantages
- Surveillance des fuites au moyen d’un liquide indicateur dans une chambre intermédiaire, par détection visuelle, mécanique ou électronique.
- Clapets à bille pour le transfert sans colmatage de liquides abrasifs et de solides, jusqu’à 18 mm selon les spécifications de la série.
- Positionnement flexible des raccords d’aspiration et de refoulement pour faciliter l’intégration au système.
- Matériaux du corps : aluminium, acier inoxydable, polypropylène et PVDF.
- Options de membranes et d’élastomères : Santoprene, néoprène, Buna, EPDM, Hytrel et FKM.
- Certifications ATEX, CE et ISO 9001 indiquées pour la série.
- Disponible dans des tailles de construction de 1 à 3 pouces.
- Options : amortisseur de pulsations et démarrage progressif pneumatique.
Caractéristiques principales
- Détection visuelle, mécanique ou électronique de la fuite dans la chambre de sécurité
La Sandpiper Containment Duty Ball est conçue pour les process dans lesquels même de petites fuites de fluides chimiquement agressifs ou d’autres fluides critiques présentent des risques élevés pour les personnes, l’environnement et l’installation. Dans ces conditions, une pompe AODD standard peut être insuffisante lorsque l’exigence consiste à détecter et à confiner une rupture de membrane avant que le liquide puisse sortir de la pompe et provoquer un déversement ou un arrêt imprévu.

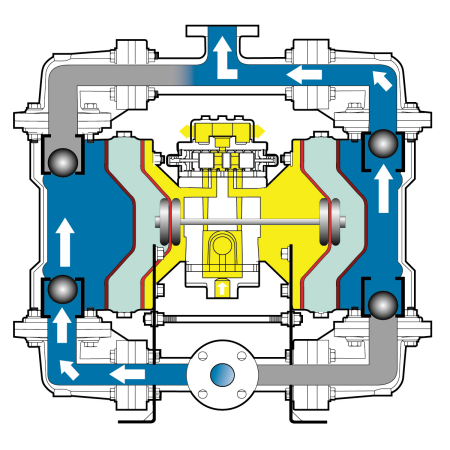

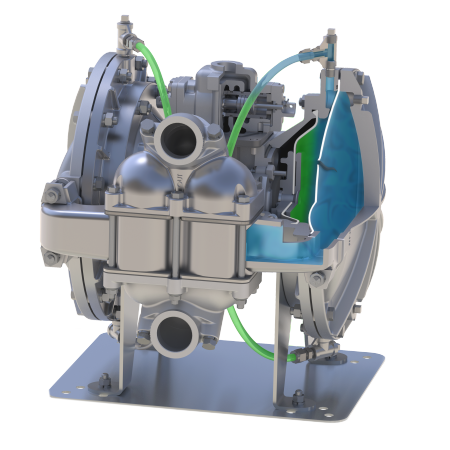

La série repose sur le principe de la pompe pneumatique à double membrane avec clapets à bille, mais sa conception améliore le confinement. Une barrière à membrane supplémentaire côté pneumatique crée une chambre intermédiaire contenant un liquide indicateur, qui peut être surveillé visuellement, mécaniquement ou électroniquement afin de détecter une fuite éventuelle. La conception à clapets à bille et le passage ouvert permettent également à la pompe de traiter des solides sans colmater les clapets.
La série couvre des tailles de 1 à 3 pouces et est spécifiée pour des capacités allant jusqu’à 1 060 l/min et une pression différentielle maximale de 8,6 bar. La configuration à clapets à bille est destinée aux solides et aux particules agglomérées jusqu’à 18 mm. Pour les fluides chimiquement agressifs, les matériaux du corps en contact avec le fluide peuvent notamment être sélectionnés en polypropylène ou en PVDF, tandis que l’aluminium et l’acier inoxydable sont disponibles pour d’autres conditions de fonctionnement.
La surveillance intégrée des fuites fournit une alerte précoce en cas de rupture de membrane, ce qui réduit le risque de déversement, de nettoyage et d’arrêt de production. Le positionnement flexible des raccords d’aspiration et de refoulement simplifie l’installation dans les espaces restreints, tandis que la conception facilitant la maintenance permet de raccourcir les fenêtres d’intervention. Il en résulte une fiabilité accrue et un coût total de possession inférieur dans les applications critiques.
11 Modèles de cette serie
Construction
Performances
Certifications
ATEX
CE
