Zerkleinerer für leimhaltige Abwässer im Kartonagenwerk
Leimagglomerate in den Abwässern der Wellpappe- und Kartonagenindustrie stellen sowohl für den Aufbereitungsprozess als auch für die eingesetzte Prozesstechnik eine erhebliche Belastung dar. AxFlow zeigt in diesem Anwendungsbeispiel, wie Doppelwellenzerkleinerer die Behandlung von Brauch- und Prozesswasser effizienter gestalten und dadurch zu mehr Wirtschaftlichkeit sowie höherer Prozesssicherheit beitragen können.
Feststoffe im Abwasser: Leim, Farbe und Fasern
Die Herstellung von Wellpappe und Kartonagen ist mit einem hohen Wasserverbrauch verbunden. Insbesondere bei der Reinigung von Produktionsanlagen, Druckwerken und Leimauftragsystemen entstehen große Mengen industrieller Abwässer, die mit Klebstoffen, Farbresten und Faserstoffen belastet sind. Das Abwasser wird daher in der Regel mit Chemikalien behandelt, um die Verunreinigung durch Fällung und einer anschließenden Filtration zu entfernen.
Leimagglomerate Als herausforderung für die Aufbereitung
Durch Strömungsverhältnisse, Standzeiten und chemische Reaktionen neigt der im Abwasser enthaltene Leim dazu, sich zu Agglomeraten zusammenzuschließen. Um diese Feststoffstrukturen bereits innerhalb der Rohrleitung aufzubrechen, suchte ein Kartonagenwerk nach einem geeigneten Zerkleinerungssystem. Die Leimagglomerate führten in der Vergangenheit nicht nur zu einem erhöhten Chemikalienverbrauch in der Abwasseraufbereitung, sondern belasteten zusätzlich auch die eingesetzte Prozesstechnik wie Pumpen, Membran- und Mischsysteme.
Inline-Zerkleinerer reduziert die Partikelgröße

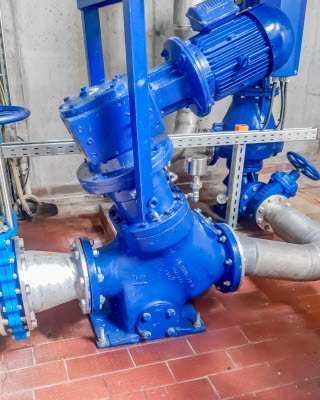

Zur Optimierung der Feststoffbelastung im Aufbereitungsprozess wurde vor der Exzenterschneckenpumpe ein Doppelwellenzerkleinerer der TR-Baureihe von NOV Mono in die Rohrleitung integriert. Dieser reduziert die im Abwasser enthaltenen Leimagglomerate kontinuierlich auf eine Partikelgröße von 3 bis 5 Millimetern. Dadurch wird ein vorzeitiges Zusetzen der Filtrationsanlage verhindert, die Standzeit der zur Förderung des feststoffhaltigen Abwasserstroms eingesetzten Exzenterschneckenpumpe verlängert und gleichzeitig der Chemikalienverbrauch im Aufbereitungsprozess reduziert.
Der eingesetzte Doppelwellenzerkleinerer der TR-Baureihe wurde speziell für den Einsatz in Rohrleitungen entwickelt. Dieser verfügt über zwei parallel angeordnete, mit Schneidwerkzeugen bestückte Wellen, die in einem Neigungswinkel von 25° im Gehäuse positioniert sind. Dadurch wird die verfügbare Zerkleinerungsfläche innerhalb der Rohrleitung vergrößert. Gleichzeitig können Feststoffe, die nicht zerkleinert werden können, effizienter dem Feststoffabscheider zugeführt werden. Beide Wellen arbeiten mit einer Drehzahl von maximal 64 U/min und ermöglichen die energieeffiziente Bearbeitung von Volumenströmen bis 60 m³/h. In größeren Modellausführungen kann der Doppelwellenzerkleinerer für Fördermengen von bis zu 440 m³/h ausgelegt werden.

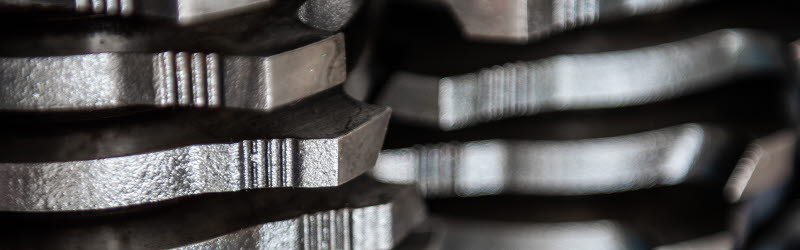

Auf Wunsch des Kunden wurden die Wellen mit speziellen Schneidwerkzeugen von NOV Mono in der Ausführung ETOS (Equal Thrust Off‑Set) ausgestattet. Die Schneidwerkzeuge verfügen über neun Zähne, eine Materialstärke von 8 mm sowie eine Ausführung aus hochfestem Chrom-Molybdän-Stahl. Zusätzlich besitzt jeder Zahn am Klingenrücken einen Teilwellenschliff, wodurch die Effektivität der Zerkleinerungseinheit nochmals gesteigert wird.
Vollständige Instandhaltung im eingebauten Zustand
Zur Reduzierung des Wartungsaufwands kann die TR-Baureihe vollständig im eingebauten Zustand innerhalb der Rohrleitung überholt werden. Hierfür müssen lediglich die Schraubverbindungen oberhalb des Gehäuses gelöst werden, um die komplette Zerkleinerungseinheit inklusive Motor und Getriebe über die Traverse anzuheben. Dadurch lassen sich Schneidwerkzeuge, Wellendichtungen und weitere Komponenten innerhalb kürzester Zeit austauschen.
Zerkleinerer für Rohrleitungen und Kanäle
Für die Zerkleinerung von Feststoffen in der Abwasseraufbereitung bietet AxFlow mit der TR-Baureihe eine leistungsstarke Lösung für den Einsatz in Rohrleitungen sowie mit der A-Baureihe eine speziell für Kanäle und Zuläufe entwickelte Ausführung an.
Sie suchen einen Doppelwellenzerkleinerer zur Optimierung der Partikelgrößen in Abwasseranwendungen? AxFlow übernimmt in Deutschland und der Schweiz exklusiv den Vertrieb der Doppelwellenzerkleinerer von NOV Mono inklusive Ersatzteilversorgung und Service. Kontaktieren Sie uns für weitere Informationen.
