Odstredivé čerpadlá

Ako fungujú odstredivé čerpadlá?

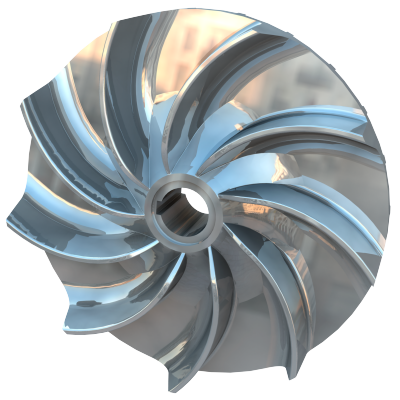

Odstredivé čerpadlá odovzdávajú kvapaline energiu pomocou rotujúceho obežného kolesa. Kvapalina vstupuje do jeho stredu, lopatky ju urýchlia a následne prúdi do telesa čerpadla, kde sa časť jej kinetickej energie premieňa na tlak.

Výsledný prietok a dopravná výška závisia od konštrukcie čerpadla, otáčok, priemeru obežného kolesa a odporu potrubného systému. Odstredivé čerpadlá sú vhodné predovšetkým na plynulú dopravu kvapalín s nízkou až strednou viskozitou.

Výhody odstredivých čerpadiel

• Vysoké prietoky
• Plynulý prietok bez výrazných pulzácií
• Jednoduchá a spoľahlivá konštrukcia
• Vysoká účinnosť pri správnom pracovnom bode
• Jednoduchá regulácia pomocou frekvenčného meniča
• Široký výber materiálov a konštrukčných vyhotovení

Ako vybrať odstredivé čerpadlo?

Základom výberu je požadovaný prietok a dopravná výška. Ďalej je potrebné posúdiť vlastnosti čerpaného média, podmienky na nasávaní, spôsob prevádzky a materiálovú kompatibilitu všetkých zmáčaných častí.

Čerpadlo by malo pracovať čo najbližšie k optimálnemu pracovnému bodu. Prevádzka mimo tejto oblasti môže spôsobovať vyššiu spotrebu energie, vibrácie, opotrebovanie upchávky a ložísk alebo skrátenie životnosti čerpadla.

Pri výbere zvážte najmä:

• Požadovaný prietok a výtlačný tlak
• Viskozitu, hustotu a teplotu kvapaliny
• Chemické zloženie média
• Množstvo a veľkosť pevných častíc
• Podmienky na nasávaní a hodnotu NPSH
• Materiál čerpadla a typ upchávky
• Požiadavky na hygienické, ATEX alebo API vyhotovenie

Viskozita a teplota média

Odstredivé čerpadlá dosahujú najvyššiu účinnosť pri čerpaní nízkoviskóznych kvapalín. So zvyšujúcou sa viskozitou zvyčajne klesá prietok, dopravná výška aj účinnosť a rastie požadovaný príkon pohonu.

Teplota kvapaliny ovplyvňuje jej viskozitu, tlak pár aj výber materiálov, elastomérov a mechanickej upchávky. Pre veľmi viskózne médiá môže byť vhodnejšie objemové čerpadlo.

Kavitácia a podmienky na nasávaní

Kavitácia vzniká, keď tlak kvapaliny na nasávaní klesne pod tlak jej pár. Prejavuje sa hlukom, vibráciami, poklesom výkonu a poškodzovaním obežného kolesa.

Riziko kavitácie možno obmedziť správnym návrhom sacieho potrubia, dostatočným priemerom potrubia, obmedzením počtu armatúr, vhodným umiestnením čerpadla a kontrolou dostupnej hodnoty NPSH.

Typy odstredivých čerpadiel

Odstredivé čerpadlá možno podľa konštrukcie a použitia rozdeliť do niekoľkých základných skupín.

• Jednostupňové čerpadlá obsahujú jedno obežné koleso a používajú sa na bežné prečerpávanie, cirkuláciu a zvyšovanie tlaku kvapalín. Viacstupňové čerpadlá využívajú niekoľko obežných kolies zapojených za sebou a sú vhodné pre aplikácie vyžadujúce vysokú dopravnú výšku.
• Samonasávacie čerpadlá sa používajú tam, kde je čerpadlo umiestnené nad hladinou kvapaliny, napríklad pri vyprázdňovaní nádrží alebo odvodňovaní.
• Vertikálne a ponorné čerpadlá sa inštalujú priamo do nádrží, jám alebo zásobníkov a šetria priestor mimo čerpanej nádoby.
• Bezupchávkové čerpadlá s magnetickou spojkou alebo zapuzdreným rotorom obmedzujú riziko úniku toxických, agresívnych alebo horľavých kvapalín.
• Hygienické čerpadlá sú určené pre potravinársky, nápojový, kozmetický a farmaceutický priemysel a ponúkajú čistiteľnú konštrukciu s možnosťou CIP alebo SIP čistenia podľa konkrétneho vyhotovenia.

Pre štandardizované priemyselné inštalácie sú dostupné normalizované čerpadlá podľa EN 733 a chemické procesné čerpadlá podľa ISO 2858 a ISO 5199. Pre petrochemické aplikácie ponúkame aj procesné čerpadlá podľa API 610 a bezupchávkové vyhotovenia podľa API 685.

Mechanická upchávka alebo magnetická spojka?

Štandardná mechanická upchávka je vhodná pre väčšinu bežných procesných kvapalín. Pre abrazívne, kryštalizujúce alebo nebezpečné médiá možno použiť dvojitú mechanickú upchávku s preplachom alebo tlakovou bariérou.

Pre toxické, prchavé a agresívne kvapaliny sú vhodné bezupchávkové čerpadlá s magnetickou spojkou. Absencia dynamickej hriadeľovej upchávky výrazne obmedzuje riziko úniku média.

Typické aplikácie odstredivých čerpadiel

• Prečerpávanie medzi nádržami
• Cirkulácia, chladenie a ohrev
• Zvyšovanie tlaku a zásobovanie vodou
• CIP čistenie
• Filtrácia a recirkulácia
• Plnenie a vyprázdňovanie nádrží
• Čerpanie chemikálií a procesnej vody
• Hygienické spracovanie potravín a nápojov
• Odvodňovanie a spracovanie odpadových vôd

Odstredivé alebo objemové čerpadlo?

Odstredivé čerpadlo je vhodné predovšetkým pre vysoké prietoky, plynulú prevádzku a kvapaliny s nízkou až strednou viskozitou. Jeho prietok sa mení podľa odporu potrubného systému.

Objemové čerpadlo je spravidla vhodnejšie pre viskózne kvapaliny, presné dávkovanie, vyššie tlaky alebo aplikácie vyžadujúce prietok s menšou závislosťou od protitlaku.

Odstredivé čerpadlá AxFlow

AxFlow ponúka priemyselné, chemické, hygienické, samonasávacie, ponorné, viacstupňové aj bezupchávkové odstredivé čerpadlá. Pomôžeme vám určiť pracovný bod, overiť podmienky na nasávaní a vybrať vhodný materiál, obežné koleso, upchávku, pohon aj spôsob regulácie.

Zabezpečujeme tiež odborný servis čerpadiel, pravidelnú údržbu, opravy, diagnostiku a dodávky originálnych náhradných dielov.
