Lamelová čerpadla jsou vyhlášena díky běhu na sucho, snadné údržbě a dobrým vlastnostem sání po celou dobu jejich životnosti. Kromě toho si lamely obvykle poradí s kapalinami o teplotě od -30°C do 260°C a diferenčními tlaky do 15 bar.
Jednotlivé typy lamelových čerpadel nabízí jedinečné výhody. Čerpadla s vnějšími lamelami si například poradí s velkými pevnými částicemi. Čerpadla s pružnými lamelami na druhou stranu zvládnou pouze malé pevné částice, ale vytvářejí dobrý podtlak. Čerpadla s posuvnými lamelami vykazují krátký běh nasucho a zvládnou malá množství páry.

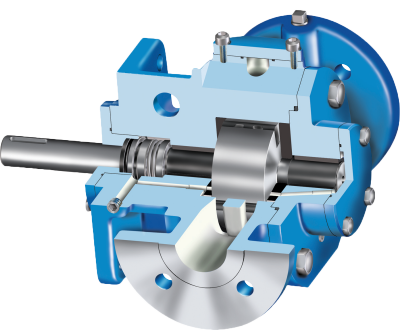

Rotační lamelové čerpadlo je objemové čerpadlo skládající se z lamel namontovaných na rotoru, který se otáčí uvnitř komory čerpadla. V některých případech mohou mít tyto lamely proměnnou délku a/nebo být nataženy tak, aby při otáčení čerpadla udržely kontakt se stěnami.
Výměna lamely je v případě potřeby snadná. Jednoduše vyjmete vnější hlavu, vysunete stávající lamely, vložíte nové a hlavu znovu nainstalujete. Během několika minut je vaše čerpadlo opět v provozu. Běžná kontrola je stejně jednoduchá.
Ve všech oblastech procesního inženýrství a průmyslu existují aplikace, u kterých vyžaduje přečerpávání kapalin šetrné zacházení, aby nedošlo k poškození nebo změně struktury používaného média. Rotační lamelová čerpadla byla vyvinuta pro řešení těchto problémů a jsou rovněž vhodná pro čerpání plynů.
PRINCIP FUNGOVÁNÍ
Standardní rotační lamelová čerpadla pracují na principu excentricity mezi hřídelí a otvorem skříně čerpadla (statorem). Jsou k dispozici dva typy rotačních lamelových čerpadel: s pružnými lamelami a posuvnými lamelami.
ČERPADLA S PRUŽNÝMI LAMELAMI
U čerpadel s pružnými lamelami jsou lamely vyrobeny z poddajného materiálu. Špičky lamel používaných v čerpadlech s pružnými lamelami mají tvar pístů a při otáčení se ohýbají, aby udržely kontakt se stěnami statoru, čímž v malých kapsách nebo dutinách zachycují tekutinu. Po dosažení výtlačného potrubí se zachycená kapalina z kapes uvolní.
ČERPADLA S POSUVNÝMI LAMELAMI
U čerpadel s posuvnými lamelami jsou lamely vyrobeny z pevného materiálu a při otáčení se neohýbají. Pevné lamely se mohou pomocí pružin nebo čepů aktivovaných tlakem v rotoru volně zasouvat do otvorů rotoru nebo se z nich vysouvat. Rotor se otáčí a lamely vysunují z otvorů rotoru, čímž se vytváří prostor ve vstupním otvoru a tekutina je nasávána dovnitř. Kapalina se mezi lamelami přemísťuje ze vstupního do výtlačného otvoru. Na výstupu se kapalina vypustí, čerpací komora se zmenší a lamely se zasunou zpět do otvorů rotoru.
VÝHODY ROTAČNÍCH LAMELOVÝCH ČERPADEL
Rotační lamelová čerpadla zajišťují šetrné čerpání, takže není ovlivněna struktura čerpané kapaliny.
Objemová rotační čerpadla a čerpadla s posuvnými lamelami se díky své energeticky a mechanicky účinné konstrukci dokonale hodí k tomu, aby provozovatelům nabídla při implementaci opatření pro úsporu energie okamžité vysoce hodnotné výhody a řešení.
Při procházení seznamu nejběžnějších vlastností systému, které je třeba brát u čerpacích aplikací v úvahu, předčí objemová čerpadla ta odstředivá téměř ve všech ohledech.
V závislosti na zvolené technologii mohou rotační lamelová čerpadla nabídnout:
- Samonasávání
- Konstantní průtok, který je relativně nezávislý na změnách tlaku v systému
- Konstantní průtok, který je relativně nezávislý na změnách viskozity
- Schopnost čerpat s produkty s nízkou a střední viskozitou
- Čerpání nízkoviskózních kapalin při relativně vyšších úrovních tlaku
- Dobrý podtlak
- Krátký běh na sucho
- Vyšší účinnost napříč měnícími se úrovněmi tlaku v systému
APLIKACE
Rotační lamelová čerpadla se díky jejich všestrannosti používají v mnoha různých aplikacích.
Typické aplikace zahrnují kapaliny, které vykazují různé úrovně viskozity, mají vysokou nebo nízkou teplotu, nejsou to maziva nebo mohou být vyrobeny z agresívních látek způsobujících poškození čerpadla.
Pro kapaliny, jenž nejsou maziva, jako je alkohol a rozpouštědla, jsou lamelová čerpadla velmi často nejlepším řešením, protože jsou samomazná a dokážou si (při správné konstrukci) poradit s nízkou čistou výtlačnou výškou sání (NPSH).
VÝBĚR SPRÁVNÉHO ČERPADLA
Pokud jde o výběr čerpacího systému, volba obvykle padne na rotační objemové a odstředivé typy, protože oba lze často použít pro stejné aplikace.
Objemová rotační čerpadla a čerpadla s posuvnými lamelami se díky své energeticky a mechanicky účinné konstrukci dokonale hodí k tomu, aby provozovatelům nabídla při implementaci opatření pro úsporu energie okamžité vysoce hodnotné výhody a řešení. Při procházení seznamu nejběžnějších vlastností systému, které je třeba brát u čerpacích aplikací v úvahu, předčí objemová čerpadla ta odstředivá téměř ve všech ohledech.
Pokud požadujete systém pro relativně nízký průtok a relativně vysoký tlak, nebo pokud potřebujete samonasávací čerpadlo, pak bude lamelové čerpadlo často tím nejlepším řešením.
Při výběru rotačního lamelového čerpadla byste měli mimo jiné zvážit, zda by mělo:
- Používat střídavý nebo stejnosměrný proud
- Být uzavřené olejové nebo suché
Lamelová čerpadla jsou dostupná v řadě konfigurací lamel včetně posuvných, pružných, kyvných, válečkových a externích lamel.
