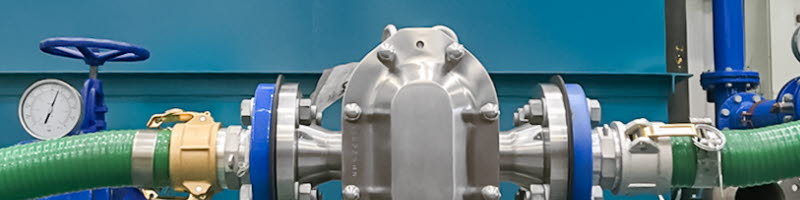

ČERPADLA PRO PETROCHEMII A RAFINERIE
Petrochemické provozy pracují s velmi širokou škálou médií – od lehkých uhlovodíků a rozpouštědel přes paliva a oleje až po agresivní chemikálie, viskózní produkty nebo kapaliny s vysokou provozní teplotou.
Při výběru čerpadla proto zohledňujeme chemické složení média, viskozitu, hustotu, teplotu, tlak, požadovaný průtok, tenzi par a podmínky na sání. U agresivních médií vycházíme také z požadavků platných pro čerpadla na chemikálie.
U kritických aplikací řešíme konstrukční normy, materiálové provedení, způsob utěsnění a provozní spolehlivost. Pro náročné rafinérské a petrochemické provozy vybíráme také API čerpadla podle konkrétního čerpacího principu a požadavků projektu.

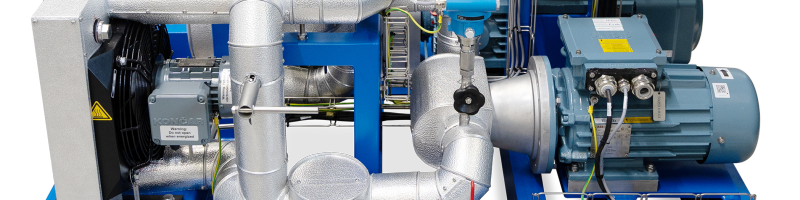

ČERPÁNÍ UHLOVODÍKŮ A HOŘLAVÝCH KAPALIN
Benzínové složky, nafta, petrolej, aromatické uhlovodíky, rozpouštědla a další hořlavé kapaliny kladou zvýšené nároky na bezpečnost celé čerpací sestavy. Důležitá je nejen chemická kompatibilita materiálů, ale také minimalizace rizika úniku a správné provedení zařízení pro dané prostředí.
Pro přečerpávání paliv, rozpouštědel, alkoholů a dalších uhlovodíků vybíráme vhodná čerpadla na hořlaviny podle vlastností kapaliny a provozních parametrů.
Pokud je zařízení instalováno v prostoru s nebezpečím výbuchu, zohledňujeme také klasifikaci prostoru a vybíráme odpovídající ATEX čerpadla.
BEZUCPÁVKOVÁ ČERPADLA PRO TOXICKÁ A NEBEZPEČNÁ MÉDIA
U toxických, těkavých nebo jinak nebezpečných kapalin může představovat problém i velmi malý únik média. Pro tyto aplikace proto často používáme bezucpávková čerpadla s magnetickou spojkou nebo jiné konstrukce bez klasické dynamické hřídelové ucpávky.
Hermetické oddělení kapaliny od okolního prostředí je důležité zejména při manipulaci s uhlovodíky, rozpouštědly a dalšími nebezpečnými látkami. Pro podobné aplikace vybíráme také specializovaná čerpadla pro toxické kapaliny.
Bezucpávkové provedení lze použít nejen u odstředivých čerpadel, ale také například u zubových čerpadel s magnetickou spojkou.

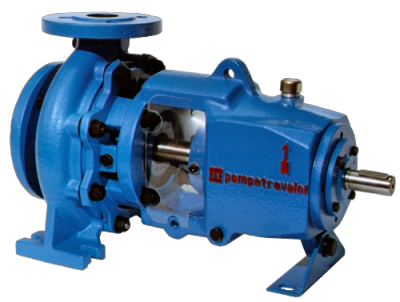

ODSTŘEDIVÁ ČERPADLA PRO PETROCHEMICKÉ PROCESY
Odstředivá čerpadla se uplatňují zejména tam, kde potřebujeme kontinuálně přepravovat větší množství nízkoviskózního média.
V petrochemii mohou zajišťovat transfer uhlovodíků a procesních kapalin, cirkulaci, přečerpávání mezi zásobníky nebo plnění a vyprazdňování nádrží.
Konkrétní konstrukci volíme podle požadovaného průtoku a tlaku, teploty, sacích podmínek a vlastností média. Pro kritické procesy může být požadováno provedení podle API 610, případně bezucpávkové provedení podle API 685, které patří mezi specializovaná API čerpadla.
ZUBOVÁ ČERPADLA PRO OLEJE A VISKÓZNÍ ROPNÉ PRODUKTY
S rostoucí viskozitou média se pro řadu aplikací stávají vhodnější objemové čerpací principy. Pro oleje, maziva, těžší paliva, pryskyřice a další viskózní petrochemické produkty používáme zejména zubová čerpadla s vnitřním ozubením.
Jejich průtok je úzce spojen s otáčkami a při správném návrhu umožňují stabilní čerpání médií v širokém rozsahu viskozit. Podle aplikace lze použít klasickou mechanickou ucpávku, magnetickou spojku, přepouštěcí ventil nebo otápěnou čerpací komoru.
Pro transfer mazacích, hydraulických, procesních a dalších olejů vybíráme vhodný princip také z nabídky čerpadel na oleje.

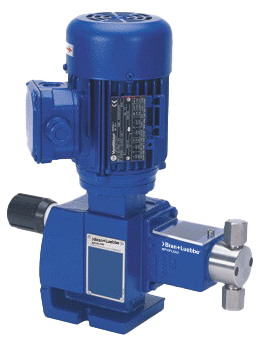

VYSOKOTLAKÁ ČERPADLA PRO PETROCHEMII
Některé petrochemické procesy vyžadují vysoký nebo velmi vysoký výtlačný tlak. Pro tlakování, vstřikování procesních kapalin nebo přesně definovaný transfer proto využíváme vysokotlaká čerpadla různých konstrukčních principů.
Pro velmi vysoké tlaky jsou vhodná zejména pístová, plunžrová a pístomembránová čerpadla. Podle požadavků projektu mohou být navržena také podle API 674.
Výběr konkrétní konstrukce přizpůsobujeme průtoku, tlaku, vlastnostem média, požadované přesnosti a provoznímu režimu.
PŘESNÉ DÁVKOVÁNÍ CHEMIKÁLIÍ A ADITIV
V petrochemických procesech je často nutné přesně dávkovat inhibitory koroze, katalyzátory, aditiva, neutralizační činidla nebo další procesní chemikálie.
Pro tyto úlohy používáme dávkovací čerpadla s přesně regulovatelným průtokem, která lze začlenit do automatizovaných dávkovacích systémů.
Pro náročné petrochemické a Oil & Gas aplikace lze podle projektové specifikace použít také dávkovací čerpadla podle API 675.
ATEX ČERPADLA PRO PROSTŘEDÍ S NEBEZPEČÍM VÝBUCHU
Při manipulaci s hořlavými kapalinami a parami je nutné zohlednit klasifikaci prostoru a odpovídající provedení zařízení. Požadavky se nevztahují pouze na samotné čerpadlo, ale podle konkrétní instalace také na pohon, instrumentaci a další komponenty sestavy.
Pro petrochemické provozy proto vybíráme ATEX čerpadla podle příslušné zóny, čerpaného média a konkrétních provozních podmínek.
U hořlavých uhlovodíků současně posuzujeme způsob utěsnění a riziko případného úniku, proto mohou být podle aplikace vhodná také bezucpávková čerpadla.
MATERIÁLY PRO AGRESIVNÍ PETROCHEMICKÁ MÉDIA
Materiál čerpadla musí odpovídat konkrétní chemické látce, její koncentraci a provozní teplotě. Podle aplikace používáme uhlíkovou nebo nerezovou ocel, vysoce legované materiály či chemicky odolné plasty.
Stejnou pozornost věnujeme materiálu těsnění, O-kroužků, membrán a mechanických ucpávek. Pro korozivní procesní kapaliny vybíráme vhodná čerpadla na chemikálie podle chemické kompatibility všech smáčených částí.
U kyselin a zásad je nutné zohlednit nejen druh média, ale také jeho koncentraci a teplotu. Pro tyto aplikace využíváme řešení z nabídky čerpadel na kyseliny a zásady.
API ČERPADLA PRO NÁROČNÉ PROVOZNÍ PODMÍNKY
V rafineriích, petrochemii a Oil & Gas aplikacích se často setkáváme s požadavkem na čerpadla podle API. Konkrétní standard závisí na čerpacím principu a charakteru aplikace.
Mezi nejčastější patří:
- API 610 pro odstředivá čerpadla
- API 674 pro pístová a plunžrová čerpadla
- API 675 pro dávkovací čerpadla
- API 676 pro rotační objemová čerpadla
- API 685 pro bezucpávková odstředivá čerpadla
Například pro viskózní ropné produkty lze použít zubová čerpadla, zatímco pro nízkoviskózní média a vysoké průtoky se častěji používají odstředivá čerpadla.
JAK VYBRAT ČERPADLO PRO PETROCHEMII?
Pro správný návrh potřebujeme znát především přesné složení média, požadovaný průtok a tlak, provozní teplotu, hustotu, viskozitu a podmínky na sání. U těkavých kapalin je důležitá také tenze par a dostupné NPSH.
U kritických procesů posuzujeme, zda je vhodnější klasická konstrukce, bezucpávkové čerpadlo, provedení pro ATEX aplikace nebo konstrukce odpovídající příslušnému API standardu.
Cílem je navrhnout řešení, které bezpečně zvládne konkrétní médium a provozní podmínky, minimalizuje riziko nežádoucích úniků a zajistí dlouhodobě spolehlivý a ekonomický provoz petrochemické technologie.
