Mélangeur statique Kenics HEX

La série HEX de Kenics comprend des mélangeurs statiques avec enveloppe de chauffage ou de refroidissement qui permettent un mélange et un transfert thermique efficaces des débits volumétriques à haute viscosité dans une conduite. Selon les besoins, la série peut être équipée au choix d'éléments de mélange soudés ou amovibles.

Permettez-nous vous aider à trouver le bon produit de cette série

Caractéristiques principales

Pour le mélange et le transfert thermique à l'intérieur d'une conduite
Optimisé pour des débits volumétriques à haute viscosité jusqu'à 2 millions de mPas
Utilisable pour des applications à basse pression jusqu'à haute pression jusqu'à 680 bars
Transfert thermique efficace grâce à une enveloppe de chauffage et de refroidissement
La division continue du flux empêche la formation de dépôts
Éléments de mélange en version soudée ou amovible
Large choix de matériaux tels que l'acier au carbone, l'acier inoxydable et les alliages spéciaux
Contrôle d'étanchéité en option par rayons X, hydrostatique, par ressuage ou halogène

Notre offre

Info

Les mélangeurs statiques de la série HEX de Kenics sont équipés d'une enveloppe de chauffage ou de refroidissement et permettent, outre le mélange, un transfert de chaleur efficace, même avec des liquides à haute viscosité pouvant atteindre 2 millions de mPas.

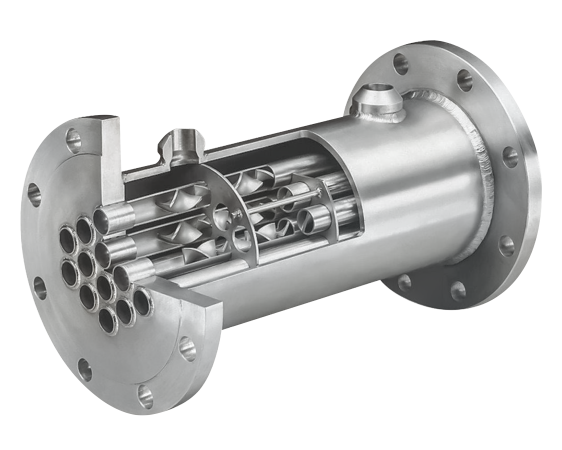

À l'intérieur du boîtier tubulaire de la série HEX se trouvent plusieurs passages, chacun équipé d'un élément de mélange hélicoïdal. La division du flux ainsi créée assure un contrôle uniforme de la température du fluide, même sur de courtes distances, protège l'intégrité du produit et permet d'obtenir un coefficient de transfert thermique jusqu'à sept fois supérieur à celui des échangeurs de chaleur à faisceau tubulaire classiques. Dans le même temps, la surface de transfert thermique requise est considérablement réduite, ce qui permet de concevoir une installation compacte et peu encombrante.

Les mélangeurs de cette série peuvent être conçus pour des applications à basse pression ou à haute pression jusqu'à 680 bars et sont disponibles au choix avec des éléments mélangeurs soudés ou amovibles. En option, les fonctionnalités des mélangeurs statiques peuvent être vérifiées par des tests aux rayons X, hydrauliques, de pénétration de couleur ou halogènes.

FAQ Mélangeur statique Kenics HEX

Dans quelles applications le mélangeur HEX est-il utilisé ?

Les mélangeurs tubulaires statiques de la série HEX sont utilisés lorsque des fluides sensibles à la température doivent être chauffés ou refroidis de manière ciblée sur une courte section de conduite, sans provoquer de ségrégation du fluide. Ces mélangeurs en ligne conviennent aussi bien aux liquides visqueux qu'aux liquides très visqueux, avec des viscosités pouvant atteindre 2 000 000 mPas. Parmi les applications typiques, on peut citer par exemple la fabrication et la transformation du bitume et des adhésifs thermofusibles, le refroidissement des masses fondues de polyester avant la machine à filer, ainsi que le refroidissement de la pâte d'amidon chaude dans les usines de carton.

Dans quels matériaux le mélangeur HEX peut-il être fabriqué ?

Le mélangeur HEX est disponible dans différents matériaux métalliques afin de répondre à diverses exigences en matière de résistance et de fiabilité dans le cadre des processus thermiques. Selon l'application, l'acier au carbone, l'acier inoxydable (numéros de matériau 1.4301 à 1.4404) ainsi que divers matériaux spéciaux sont disponibles. Parmi ceux-ci figurent notamment l'Alloy 20, le titane, le Monel 400, le Nickel 200, l'Inconel ainsi que l'Hastelloy C-276, B-2 et B-3.

Quelles sont les variantes de modèles proposées dans la gamme HEX ?

La série HEX est disponible en deux variantes qui se distinguent par la conception et l'intégration des éléments de mélange hélicoïdaux dans le corps tubulaire. L'une des variantes est équipée d'éléments de mélange amovibles, ce qui facilite l'accès pour l'inspection et le nettoyage, ainsi que leur remplacement si nécessaire. Dans la deuxième variante, les éléments de mélange hélicoïdaux sont scellés bord à bord avec la paroi intérieure du tube. Cela permet de minimiser les écoulements de dérivation entre les éléments de mélange et la paroi du tube.

La gamme HEX permet-elle de refroidir ou de réchauffer des liquides ?

Les mélangeurs statiques de la série HEX conviennent aussi bien au refroidissement qu'au réchauffement des liquides. Les éléments de mélange hélicoïdaux, de forme spéciale, favorisent une répartition homogène de la température et réduisent la formation de dépôts ou de films de liquide sur la paroi interne des tuyaux. Cela permet de minimiser le risque de surchauffe locale ou de gel du fluide au niveau de la paroi des tuyaux.

En quoi la gamme HEX se distingue-t-elle des autres mélangeurs en ligne ?

La série HEX est spécialement conçue pour le traitement thermique de liquides sur de courtes longueurs de tubes. Au lieu d'un seul grand corps de tube, tous les modèles sont équipés de plusieurs corps de tubes plus petits regroupés en faisceaux. Chaque tube intègre un élément mélangeur hélicoïdal qui divise le flux de manière ciblée et réduit la formation de films de liquide sur la paroi interne du tube. Une enveloppe extérieure est soudée autour des faisceaux de tubes ; c'est par là que circule le fluide de chauffage ou de refroidissement, généralement de l'eau ou de l'huile thermique.
