Mélangeur statique Kenics UltraPlate

Avec la série Ultraplate, Kenics propose des mélangeurs statiques au design économique pour un mélange efficace des fluides dans le traitement de l'eau et des eaux usées. Leur conception compacte et légère facilite à la fois leur installation et leur maintenance. Les mélangeurs peuvent être fabriqués dans différents matériaux.

Permettez-nous vous aider à trouver le bon produit de cette série

Caractéristiques principales

Solution économique pour mélanger des fluides
Élément de mélange simple générant une faible perte de charge
Une valeur CoV de 0,1 est atteinte en seulement 10 diamètres de tuyau
Une valeur CoV de 0,1 est atteinte en seulement 10 diamètres de tuyau
Disponible en option avec jusqu'à quatre points d'injection dans le corps du mélangeur
Conçu pour des tuyaux de 2 à 60 pouces
Large choix de matériaux tels que l'acier au carbone, l'acier inoxydable et les aciers revêtus

Notre offre

Info

Avec les mélangeurs statiques de la série Ultraplate, Kenics propose une solution économique pour mélanger et disperser des fluides dans une conduite. Spécialement conçue pour le traitement de l'eau et des eaux usées, cette série séduit par son design compact et léger et son faible coefficient de variabilité (CoV).

Le mélangeur Ultraplate peut être fabriqué en acier au carbone robuste ou en acier inoxydable résistant à la corrosion. Pour les applications avec des fluides particulièrement agressifs, il est possible de recouvrir les surfaces métalliques en contact avec le produit d'un revêtement PFA résistant aux produits chimiques. L'élément de mélange utilisé atteint une valeur CoV de 0,1 dans 10 diamètres de tuyau et génère une faible perte de pression lors de la répartition du flux. Les mélangeurs statiques peuvent être équipés en option de quatre points d'injection maximum afin d'introduire des additifs supplémentaires en amont dans le flux principal.

La conception simple de l'élément mélangeur permet d'obtenir un design nettement plus compact et plus léger que les mélangeurs conventionnels, ce qui facilite considérablement l'installation. Les mélangeurs Ultraplate sont disponibles pour des diamètres de tuyaux de 2 à 60 pouces.

FAQ Mélangeur statique Kenics UltraPlate

Dans quelles applications le mélangeur UltraPlate est-il utilisé ?

La gamme UltraPlate est utilisée dans les applications où des liquides ou des gaz, ainsi que, le cas échéant, des additifs, doivent être introduits dans un flux principal sous l'effet de forces de cisaillement élevées et mélangés sur de courtes distances. Les domaines d'application typiques sont le traitement de l'eau et des eaux usées, ainsi que les installations de dessalement.

Dans quels matériaux le mélangeur statique est-il disponible ?

Tous les modèles de la gamme UltraTab sont disponibles en acier au carbone, en acier inoxydable 1.4401 ainsi qu’en divers alliages spéciaux. Pour les applications mixtes présentant des exigences accrues en matière de résistance chimique et thermique, les versions en acier au carbone et en acier inoxydable peuvent en outre être dotées d’un revêtement en PFA.

Quels sont les avantages de l'élément mélangeur en forme de disque ?

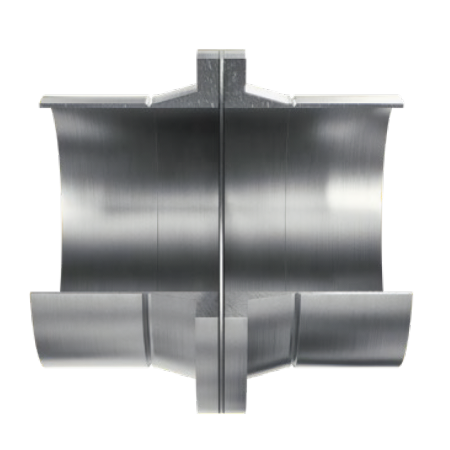

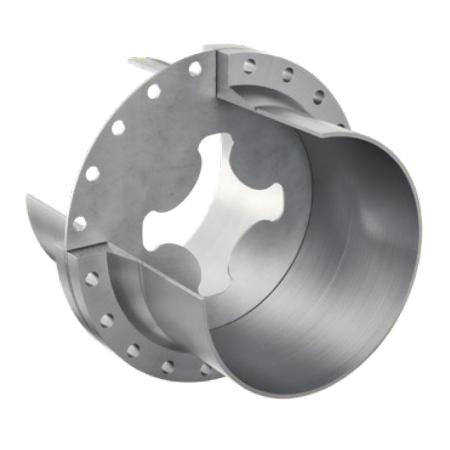

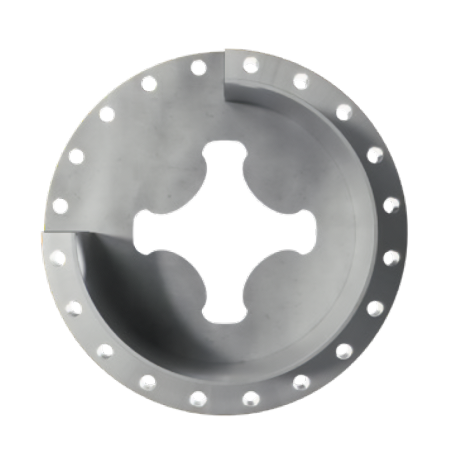

Les mélangeurs statiques de la série UltraPlate sont équipés d'un élément de mélange en forme de disque dont l'ouverture permet une répartition ciblée du flux et un fort effet de cisaillement. Pour les applications nécessitant un mélange rapide, l'élément de mélange peut être conçu avec un rapport bêta de 0,7. Cela correspond à une largeur d'ouverture d'environ 70 % du diamètre intérieur du tuyau. Pour les applications nécessitant une perte de charge moindre, un élément de mélange présentant un rapport bêta de 0,8 est également disponible.

Est-il possible d'intégrer des points d'injection dans le mélangeur UltraPlate ?

Les mélangeurs statiques de la série UltraPlate portant la référence UPW peuvent être équipés de six points d'injection au maximum. Ceux-ci sont disposés en aval de l'élément de mélange statique, de sorte que les additifs ou autres fluides soient introduits dans le flux principal après l'élément de mélange et rapidement répartis sous l'effet des forces de cisaillement générées.

En quoi les modèles UPA et UPW de la gamme UltraPlate diffèrent-ils l'un de l'autre ?

La gamme UltraPlate est disponible en deux modèles : UPA et UPW. Le modèle UPA est la version compacte sans points d'injection. Il se compose d'un élément mélangeur à plaques minces qui est monté directement entre deux brides de tuyauterie. La variante UPW dispose de jusqu'à six points d'injection intégrés et s'installe sous forme de bride intermédiaire entre les raccords de tuyauterie.
