Kapalinokružné vývěvy a kompresory

JAK FUNGUJÍ KAPALINOKRUŽNÉ VÝVĚVY?

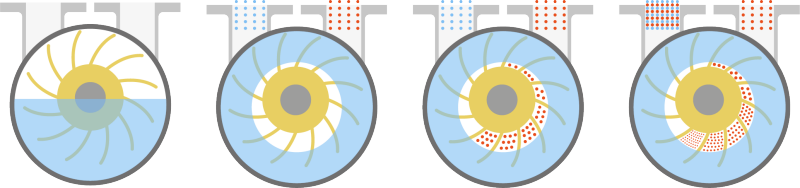

Uvnitř vývěvy rotuje excentricky uložené oběžné kolo. Odstředivá síla vytváří z pracovní kapaliny, často vody, rotující kapalinový prstenec, mezi kterým a lopatkami oběžného kola vznikají pracovní komory. Jejich objem se během otáčení mění, což umožňuje nasávání, stlačování a následné odvádění plynu.

Pracovní kapalina současně zajišťuje těsnění pracovních prostor, odvádí vznikající teplo a přispívá ke stabilnímu provozu. Díky tomu jsou kapalinokružné vývěvy vhodné i pro procesy, kde se v odsávaném plynu vyskytují vodní páry, kondenzát nebo menší množství částic.

Více o principu fungování kapalinokružných vývěv.

VAKUUM PRO PÁRY A VLHKÉ PLYNY

Jednou z hlavních výhod kapalinokružné technologie je schopnost pracovat s médii, která mohou být pro jiné typy vývěv problematická. Používáme je například pro odsávání procesních par, kondenzaci, vakuové odpařování, sušení, destilaci, filtraci nebo odplynění.

Protože se plyn během komprese intenzivně ochlazuje kontaktem s pracovní kapalinou, je technologie vhodná také pro aplikace s vysokým podílem kondenzujících par.

KAPALINOKRUŽNÉ VÝVĚVY PRO CHEMII A PETROCHEMII

V chemickém průmyslu se kapalinokružné vývěvy využívají při destilaci, polymerizaci, odpařování, chlazení reaktorů nebo regeneraci rozpouštědel.

Pro agresivní procesní média lze zvolit materiálové provedení z nerezu nebo speciálních slitin. Portfolio zahrnuje vedle litiny například Hastelloy B, Hastelloy C nebo Uranus B6. Pro prostředí s nebezpečím výbuchu jsou dostupná také provedení ATEX.

V petrochemickém průmyslu se technologie používá například při zpracování uhlovodíků, rafinérských procesech nebo výrobě petrochemických produktů.

VYUŽITÍ V ENERGETICE

Kapalinokružné vývěvy jsou vhodné také pro energetický průmysl, například pro odsávání kondenzátorů parních turbín, vytváření vakua v kondenzátorech nebo odstraňování vzduchu a nekondenzovatelných plynů.

Robustní konstrukce a možnost kontinuálního provozu jsou výhodné zejména v aplikacích, kde je rozhodující vysoká provozní dostupnost.

JEDNOSTUPŇOVÉ A DVOUSTUPŇOVÉ VÝVĚVY

Podle požadované úrovně vakua volíme jednostupňové nebo dvoustupňové provedení. Jednostupňová konstrukce poskytuje jednoduché a robustní řešení pro běžné vakuové procesy, zatímco dvoustupňové vývěvy umožňují dosahovat nižších absolutních tlaků.

V nabídce Pompetravaini najdeme kompaktní jednotky i velké průmyslové vývěvy. Aktuální portfolio na českém webu zahrnuje modelové řady s maximálními průtoky až 30 000 m³/h.

KAPALINOKRUŽNÉ KOMPRESORY

Stejný pracovní princip lze využít nejen pro tvorbu vakua, ale také pro kompresi procesních plynů. Zařízení potom pracuje s přetlakem na výstupu a může sloužit například pro kompresi plynů nebo jejich dopravu v technologickém procesu.

Výhodou zůstává téměř izotermická komprese a schopnost pracovat s vlhkými nebo kondenzujícími plyny.

VÝHODY KAPALINOKRUŽNÝCH VÝVĚV

• Spolehlivé zpracování vlhkých a kondenzujících plynů
• Odolnost vůči menšímu množství kapaliny a částic
• Nízká provozní teplota díky chlazení pracovní kapalinou
• Jednoduchá a robustní konstrukce
• Jednostupňové i dvoustupňové provedení
• Široký výběr materiálů
• Možnost provozu jako vývěva i kompresor
• Vhodnost pro kontinuální průmyslový provoz
• ATEX provedení pro vybrané aplikace
• Možnost začlenění do kompletního vakuového systému

JAK VYBRAT KAPALINOKRUŽNOU VÝVĚVU?

Při návrhu zohledňujeme především požadovaný absolutní tlak, čerpací rychlost, složení a teplotu plynu, množství kondenzujících par a vlastnosti pracovní kapaliny.

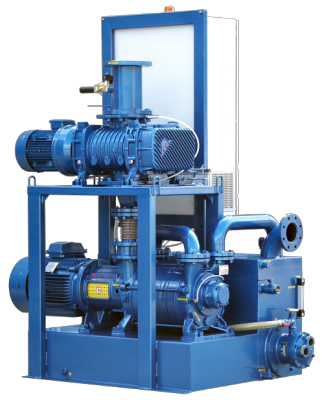

Důležitý je také materiál vývěvy, způsob cirkulace servisní kapaliny a požadované příslušenství. Systém může pracovat s průtočnou servisní kapalinou nebo s její částečnou či úplnou recirkulací přes separátor a chlazení. Podle aplikace pomůžeme navrhnout samotnou vývěvu i kompletní vakuový systém.
