JAK FUNGUJÍ PRŮMYSLOVÉ DRTIČE A ČESLA?

Drtiče a česla řeší podobný problém dvěma odlišnými způsoby. Česla zachycují větší pevné předměty z proudu kapaliny, zatímco drtiče je mechanicky rozmělní na menší části, které mohou pokračovat potrubím nebo další technologií.

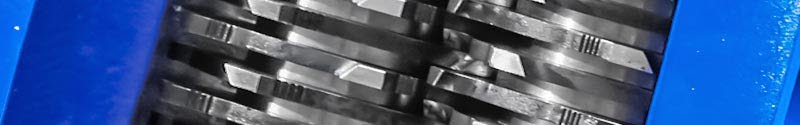

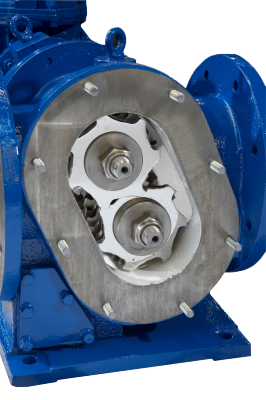

Průmyslové drtiče používají dvojici pomaloběžných hřídelí s řeznými elementy. Zachycený materiál je mezi nimi vtahován a postupně rozdrcen. Nízké otáčky snižují opotřebení, spotřebu energie i riziko nekontrolovaného rozmělnění oproti vysokootáčkovým macerátorům.

Drtiče NOV Mono jsou navrženy například pro splašky, kaly, vláknité materiály, hygienické potřeby, textilie, plasty, dřevo, organické odpady a další pevné předměty přítomné v odpadní vodě. Aktuální nabídka zahrnuje potrubní i kanálová provedení a kompletní systémy pro zpracování bioodpadu.

OCHRANA ČERPADEL A POTRUBÍ PŘED UCPÁNÍM

Pevné a vláknité nečistoty mohou způsobovat blokování oběžných kol, namotávání na rotující části, zanášení armatur nebo úplné ucpání potrubí. Instalací drtiče před čerpadlo nebo další citlivou část technologie lze velikost těchto materiálů kontrolovat ještě před jejich vstupem do zařízení.

Drcení je vhodné zejména tam, kde chceme zachovat kontinuální průtok média a nechceme zachycený materiál ze systému ručně odstraňovat. Vhodná kombinace drtiče a vřetenového čerpadla vytváří účinné řešení pro dopravu kalů, splašků a dalších médií s vysokým podílem pevných složek.

DRTIČE PRO ČISTÍRNY ODPADNÍCH VOD A KANALIZACE

Jednou z hlavních oblastí použití je úprava vody, čistírny odpadních vod a kanalizační systémy. Drtiče zde instalujeme například před čerpadla, do nátokových kanálů, čerpacích stanic nebo kalových linek.

Pomaloběžné drcení pomáhá rozmělnit materiály, které by jinak mohly vytvářet shluky nebo blokovat technologii. Výsledkem je rovnoměrnější velikost pevných částic a spolehlivější provoz následných čerpadel a potrubních systémů.

Pro velké průtoky lze použít Mono NOV Series A, které lze instalovat do betonového kanálu i potrubí. Řada využívá nože Mono ETOS, pracuje při maximálních otáčkách 85 rpm a pokrývá průtoky až 1 440 m³/h. Při přetížení je k dispozici ochrana se zpětným chodem.

POTRUBNÍ DRTIČE PRO KALY A PEVNÉ ČÁSTICE

Pro instalaci přímo do potrubí je určen Mono NOV EZstrip TR. Konstrukce je vhodná zejména pro abrazivní kaly a média obsahující předměty různých velikostí a nepravidelných tvarů.

Řezné elementy jsou uspořádány tak, aby materiál účinně vtahovaly do drticího prostoru. Oboustranný přístup k nožům usnadňuje servis a integrovaná záchytná kapsa zachytí neprůchozí kovové předměty, které by mohly poškodit drtič nebo následnou technologii.

Řada EZstrip TR dosahuje průtoku až 440 m³/h, pracuje při maximálních otáčkách 64 rpm a je dostupná v litinovém i nerezovém provedení.

DRCENÍ BIOODPADU PRO BIOPLYNOVÉ STANICE

Při výrobě bioplynu je důležitá nejen doprava materiálu, ale také jeho rovnoměrné rozdrcení a příprava homogenní energetické suspenze. Hrubé kusy bioodpadu, zemědělské vedlejší produkty nebo kaly mohou komplikovat dopravu a následné biologické zpracování.

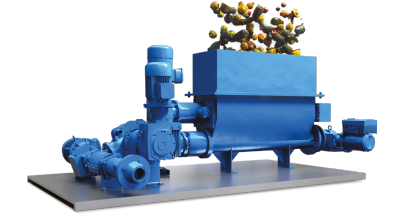

NOV Chopper Hopper spojuje několik technologických operací do jednoho kompaktního zařízení. Systém obsahuje objemnou násypku s hrubým drtičem, šnekový dopravník, jemný drtič a vřetenové čerpadlo.

Materiál se nejprve předdrtí, následně je šnekovým dopravníkem dopraven k druhému stupni drcení a výsledná suspenze je přečerpána do další části technologie. Jednotka nabízí dvou- až třístupňové zpracování, průtok až 2 m³/h a maximální diferenční tlak 5 bar.

ČESLA PRO MECHANICKÉ PŘEDČIŠTĚNÍ

Česla používáme tam, kde je vhodnější pevné předměty z proudu zcela odstranit namísto jejich rozmělnění. Typickým místem instalace je vstup do čistírny odpadních vod, čerpací stanice nebo technologický kanál.

Zachycením větších nečistot lze chránit čerpadla, ventily, výměníky a další zařízení. Volba mezi česly a drtičem závisí především na tom, zda má být pevný materiál z procesu odstraněn, nebo zda může po rozdrcení pokračovat další technologií.

V některých provozech lze obě technologie vhodně kombinovat – hrubé česle odstraní největší předměty a následný drtič upraví velikost zbývajících pevných a vláknitých částic.

POMALOBĚŽNÉ DRCENÍ A NIŽŠÍ OPOTŘEBENÍ

Průmyslové drtiče NOV Mono pracují s relativně nízkými otáčkami. Například Series A dosahuje maximálně 85 rpm a EZstrip TR 64 rpm. Pomaloběžný princip s vysokým krouticím momentem umožňuje účinně zpracovávat pevné materiály při omezeném opotřebení řezných elementů.

Nižší otáčky zároveň znamenají menší dynamické namáhání komponent a mohou snížit energetickou náročnost oproti vysokootáčkovému macerování. Provozní náklady však vždy závisí na konkrétním médiu, množství pevných částic, požadované velikosti po rozdrcení a provozním režimu.

OCHRANA PROTI PŘETÍŽENÍ A KOVOVÝM PŘEDMĚTŮM

Do odpadních vod se mohou dostat předměty, které běžným drticím prostorem neprojdou. Proto je důležitou součástí návrhu ochrana drtiče proti mechanickému přetížení.

Series A využívá ochranu se zpětným chodem. EZstrip TR má integrovanou ochranu proti přetížení a záchytnou kapsu pro neprůchozí kovové předměty. Ty lze následně odstranit bez nutnosti demontovat celou technologii.

DRTIČE NOV MONO PRO NÁROČNÝ PROVOZ

Drtiče NOV Mono jsou navrženy především pro odpadní vody, kalové hospodářství a média obsahující pevné částice. V portfoliu najdeme jednoduché kanálové drtiče, potrubní zařízení se snadným přístupem k řezným elementům i kompletní systémy pro přípravu bioodpadu.

Pro vybraná provedení je dostupná také certifikace ATEX, což rozšiřuje možnosti použití například v provozech, kde může vznikat prostředí s nebezpečím výbuchu.

VÝHODY PRŮMYSLOVÝCH DRTIČŮ A ČESEL

• Ochrana čerpadel, potrubí a armatur před ucpáním
• Rozmělnění pevných a vláknitých materiálů
• Pomaloběžný provoz s vysokým krouticím momentem
• Nižší opotřebení oproti vysokootáčkovému drcení
• Instalace přímo do potrubí nebo otevřeného kanálu
• Řešení pro odpadní vodu, kaly a bioodpad
• Automatická ochrana proti přetížení u vybraných řad
• Snadný servis a přístup k řezným elementům
• Záchyt neprůchozích kovových předmětů u EZstrip TR
• Kompletní technologie pro bioplynové stanice
• ATEX provedení u vybraných modelů

JAK VYBRAT PRŮMYSLOVÝ DRTIČ?

Při návrhu zohledňujeme především průtok média, velikost a charakter pevných částic, jejich koncentraci, abrazivitu, rozměr potrubí nebo kanálu a požadovanou velikost materiálu po rozdrcení.

Důležité je také znát výskyt vláknitých materiálů, kovových předmětů, kamenů nebo dalších nečistot, které mohou ovlivnit konstrukci drtiče a způsob ochrany proti přetížení.

Podle aplikace pomůžeme rozhodnout, zda je vhodnější drtič do potrubí, zařízení do otevřeného kanálu, česle nebo kompletní systém kombinující drcení s dopravou a čerpáním. Pro kalové a odpadní aplikace můžeme navrhnout také návaznou čerpací technologii s vřetenovými čerpadly NOV Mono.
