Jak fungují ponorná čerpadla?
Ponorná čerpadla pracují přímo v čerpaném médiu. U plně ponorného provedení je hydraulická část i elektromotor umístěn pod hladinou, takže není nutné kapalinu nasávat dlouhým sacím potrubím. Toto řešení je vhodné zejména pro odvodňování, čerpání z hlubokých vrtů, odpadní vody a kaly.
Pro chemické jímky lze použít také vertikální čerpadla, u kterých je hydraulická část ponořena v médiu, zatímco motor zůstává nad hladinou. Taková konstrukce umožňuje použít chemicky odolné materiály, například PP, PE-UHMW nebo PVDF.
Výhody ponorných čerpadel
- Čerpání přímo z jímek, nádrží a vrtů
- Odpadá potřeba dlouhého sacího potrubí
- Dobré podmínky na sání čerpadla
- Kompaktní instalace
- Čerpání čisté i znečištěné vody
- Dostupná provedení pro kaly a pevné částice
- Vícestupňová provedení pro vysoké výtlačné výšky
- Chemicky odolná plastová provedení
- Možnost instalace v prostředí ATEX
- Široké možnosti instalace a příslušenství
Jak vybrat ponorné čerpadlo?
Při výběru zohledňujeme především charakter čerpaného média, požadovaný průtok a výtlačnou výšku, hloubku jímky nebo vrtu, velikost pevných částic a provozní podmínky. U chemických kapalin je zásadní také materiálová kompatibilita.
Doporučujeme posoudit zejména:
- Požadovaný průtok a výtlačnou výšku
- Hloubku jímky, nádrže nebo vrtu
- Čistotu a chemické složení kapaliny
- Obsah a velikost pevných částic
- Abrazivitu čerpaného média
- Teplotu a hustotu kapaliny
- Materiálové provedení čerpadla
- Typ oběžného kola
- Způsob instalace a vyjímání čerpadla
- Požadavky na ATEX
Ponorná čerpadla pro čistou vodu a hluboké vrty

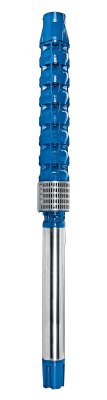

Pro čerpání čisté, minerální nebo mořské vody z větších hloubek nabízíme vícestupňová ponorná čerpadla ANDRITZ Ritz. Více stupňů umožňuje dosahovat vysokých výtlačných výšek při kompaktním průměru čerpadla. Řada Ritz SU zahrnuje například provedení s výtlačnou výškou až 650 m.
Tato čerpadla se uplatňují při zásobování vodou, ve vrtech, vodárenských systémech, průmyslu nebo energetice.
Kalová čerpadla a odpadní voda
Pro znečištěnou vodu, kaly a kapaliny s pevnými nebo vláknitými částicemi volíme robustní ponorná odstředivá čerpadla s vhodnou konstrukcí oběžného kola.
ANDRITZ SW lze podle charakteru média vybavit vortexovým, jednokanálovým nebo dvoukanálovým oběžným kolem. Čerpadla jsou určena například pro kanalizace, Čerpadla a zařízení pro úpravu a odpadní vody a průmyslové kaly.
Pro náročná média s částicemi nabízíme také ponorná čerpadla WEMCO Type S s vortexovým principem, který omezuje kontakt pevných částic s oběžným kolem a snižuje riziko zanášení a opotřebení.
Ponorná čerpadla pro chemikálie
Pro agresivní chemikálie a korozivní kapaliny nabízíme vertikální odstředivá čerpadla MUNSCH v plastovém provedení. Materiály PP, PE-UHMW a PVDF umožňují zvolit konstrukci podle chemické odolnosti vůči konkrétnímu médiu.

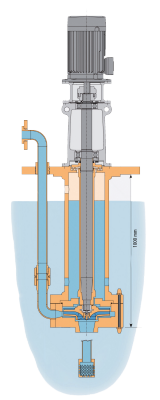

Řady MUNSCH TPC-M a TNP-KL jsou vhodné pro vyprazdňování chemických jímek a nádrží. Pro vyšší průtoky je dostupná řada TNP-KL s kapacitou až 700 m³/h a délkou ponoru až 3 m.
Čerpání kapalin s pevnými částicemi
Velikost a charakter částic významně ovlivňují volbu hydrauliky. Pro vláknité, abrazivní nebo silně znečištěné kapaliny lze použít vortexová oběžná kola, která vytvářejí vířivý proud a omezují přímý kontakt částic s oběžným kolem.
Pro čistší odpadní vodu lze podle aplikace zvolit jednokanálová nebo dvoukanálová oběžná kola s vyšší hydraulickou účinností.
ATEX provedení
V čistírnách odpadních vod, chemických provozech nebo dalších prostředích s možným výskytem výbušné atmosféry může být vyžadováno provedení podle ATEX.
Vhodnou konfiguraci čerpadla volíme podle konkrétní zóny, média a podmínek instalace. ATEX provedení jsou dostupná například pro ponorná kalová čerpadla ANDRITZ SW a vertikální chemická čerpadla MUNSCH.
Způsob instalace ponorného čerpadla
Způsob instalace volíme podle typu jímky, frekvence údržby a provozních podmínek. Ponorná čerpadla mohou být instalována volně na dně jímky nebo na vodicích lištách, které umožňují čerpadlo vytáhnout bez vstupu obsluhy do jímky. WEMCO Type S je například dostupné v obou těchto variantách.
U vertikálních chemických čerpadel zůstává motor nad hladinou a do kapaliny zasahuje pouze čerpací část. Podle aplikace lze sestavu doplnit sacím košem a dalším příslušenstvím.
Typické aplikace ponorných čerpadel
- Odvodňování jímek a šachet
- Čerpání ze studní a hlubokých vrtů
- Zásobování pitnou a užitkovou vodou
- Čerpání odpadních a splaškových vod
- Čerpání průmyslových kalů
- Dešťová a drenážní voda
- Voda s pískem a pevnými částicemi
- Chemické jímky a procesní nádrže
- Čerpání agresivních chemikálií
- Důlní a stavební odvodňování
- Zemědělství a zavlažování
- Čerpání mořské a minerální vody
Ponorné, nebo vertikální čerpadlo?
Plně ponorné čerpadlo je vhodné tam, kde potřebujeme umístit čerpadlo i motor přímo pod hladinu. Typickým použitím jsou hluboké vrty, odpadní vody, odvodňování a kalové aplikace.
Vertikální čerpadlo s motorem nad hladinou volíme zejména pro průmyslové nádrže a chemické jímky. Toto provedení umožňuje použít vysoce chemicky odolnou hydraulickou část a současně ponechat pohon mimo čerpané médium.
Ponorná čerpadla v naší nabídce
Nabízíme ponorná a vertikální čerpadla ANDRITZ Ritz, WEMCO a MUNSCH pro čistou vodu, odpadní vody, kaly, kapaliny s částicemi i agresivní chemikálie. Pomůžeme vám zvolit vhodnou hydrauliku, materiálové provedení, typ oběžného kola, motor a způsob instalace podle konkrétních podmínek provozu.
Zajišťujeme také odborný servis ponorných čerpadel, diagnostiku, preventivní údržbu, opravy a dodávky originálních náhradních dílů.
