Čerpadla s rotačními písty

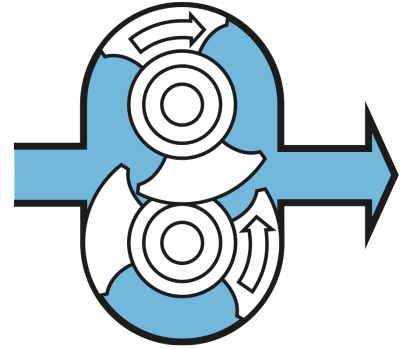

Jak fungují čerpadla s rotačními písty?

Uvnitř čerpadla se proti sobě synchronizovaně otáčejí dva rotory s rotačními písty. Při jejich pohybu vznikají pracovní prostory, které zachycují médium na sací straně a dopravují jej podél stěny čerpací komory k výtlaku.

Rotory se vzájemně nedotýkají a přesně definované provozní vůle umožňují šetrné čerpání s vysokou objemovou účinností. Objemový princip je vhodný pro kapaliny s velmi rozdílnou viskozitou a umožňuje také reverzibilní provoz.

Výhody čerpadel s rotačními písty

• Šetrné čerpání citlivých produktů
• Čerpání nízko i vysokoviskózních médií
• Vysoká objemová účinnost
• Stabilní průtok s nízkými pulzacemi
• Vhodnost pro produkty s měkkými částicemi
• Dobrá sací schopnost
• Reverzibilní chod
• Hygienická konstrukce
• Možnost CIP a SIP čištění
• Široké možnosti konfigurace

V našem portfoliu najdete řady Waukesha Universal 1, Universal 2, Universal 3, Universal RF a průmyslovou řadu Universal 2 ND. Podle konkrétního modelu jsou dostupná čerpadla pro vysoké průtoky, viskózní produkty, náročné hygienické procesy i tlaky až 34,5 bar.

Jak vybrat čerpadlo s rotačními písty?

Při výběru zohledňujeme požadovaný průtok a tlak, viskozitu, teplotu, citlivost produktu na smykové namáhání a případný obsah částic. Důležité jsou také sací podmínky, požadavky na čištění, materiály rotorů, typ ucpávky a způsob instalace.

Doporučujeme posoudit zejména:

• Požadovaný průtok a diferenční tlak
• Viskozitu a teplotu média
• Citlivost produktu na smykové namáhání
• Velikost a charakter částic
• Sací podmínky a NPSH
• Materiál a provedení rotorů
• Typ mechanické nebo O-kroužkové ucpávky
• Požadavky na CIP a SIP
• Hygienické certifikace
• Požadavky na ATEX
• Způsob montáže a procesního připojení

Viskózní a citlivá média

Rotační písty vytvářejí dlouhou těsnicí dráhu mezi vysokotlakou a nízkotlakou stranou čerpadla. Díky malým provozním vůlím lze dosahovat vysoké objemové účinnosti také při čerpání médií s rozdílnou viskozitou.

Šetrný objemový princip je vhodný například pro jogurty, smetanu, omáčky, čokoládu, sirupy, kosmetické emulze, krémy a další produkty, u kterých potřebujeme zachovat jejich strukturu.

Produkty s částicemi a obtížně tekoucí média

Podle konkrétní aplikace lze zvolit konstrukci přizpůsobenou médiím s částicemi nebo velmi hustým produktům. Pro těsta, masové emulze, sýry a další obtížně tekoucí produkty jsou dostupná provedení s rozšířeným obdélníkovým vstupem, který omezuje problémy s přísunem produktu do čerpadla.

Při návrhu zohledňujeme velikost a charakter částic, viskozitu produktu i geometrii sacího potrubí.

Rotory z materiálu Alloy 88

Charakteristickým prvkem čerpadel Waukesha Cherry-Burrell jsou rotory ze speciální slitiny Alloy 88. Materiál snižuje riziko zadření při případném kontaktu a umožňuje provoz s malými vůlemi mezi rotorem a tělesem čerpadla. To přispívá k vysoké objemové účinnosti a spolehlivému provozu.

Hygienické provedení a CIP/SIP

Pro potravinářské, nápojové, kosmetické a farmaceutické procesy nabízíme hygienické konfigurace s nerezovými smáčenými částmi a možností CIP čištění. Podle konkrétního modelu a konfigurace jsou dostupná také aseptická provedení a řešení pro SIP.

Čerpadlo lze přizpůsobit požadavkům konkrétního procesu volbou materiálů těsnění, ucpávek, povrchové úpravy a procesního připojení.

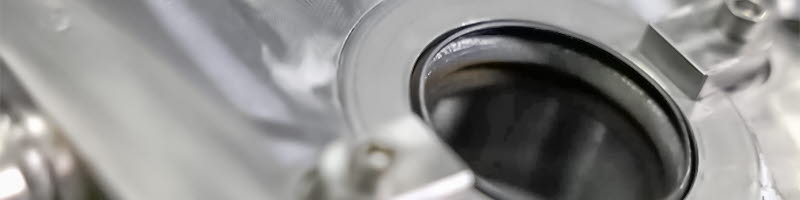

Mechanické a O-kroužkové ucpávky

Podle média a provozních podmínek lze použít různé varianty těsnění. Dostupné jsou jednoduché i dvojité mechanické ucpávky nebo O-kroužkové systémy s různými materiály elastomerů.

Při výběru zohledňujeme teplotu, tlak, chemickou kompatibilitu, požadavky na hygienu i případnou potřebu proplachu ucpávky.

Vysoké tlaky a průmyslové aplikace

Pro jednoduché průmyslové aplikace nabízíme také řadu Waukesha Universal 2 ND. Je navržena pro média v chemickém průmyslu a podle konkrétní velikosti může pracovat s diferenčním tlakem až 34,5 bar. Konstrukce umožňuje obousměrný průtok, různé polohy převodové skříně a vertikální uspořádání hrdel.

Typické aplikace čerpadel s rotačními písty

• Mléko, smetana, jogurty a sýry
• Omáčky, dresinky a majonézy
• Čokoláda a cukrářské hmoty
• Těsta a masové emulze
• Ovocná pyré a koncentráty
• Sirupy a cukerné roztoky
• Nápoje a pivovarské produkty
• Krémy a kosmetické emulze
• Farmaceutické přípravky
• Oleje a tuky
• Pryskyřice a polymery
• Lepidla, barvy a chemické směsi

Současné portfolio pokrývá aplikace od potravinářství a zpracování nápojů až po kosmetiku, farmacii a průmyslové procesy.

Čerpadla s rotačními písty, nebo rotačními louby?

Oba principy patří mezi rotační objemová čerpadla a jsou vhodné pro šetrnou dopravu citlivých a viskózních médií.

Rotační písty mají delší těsnicí dráhu, což pomáhá omezit vnitřní průsak a dosahovat vysoké objemové účinnosti. Čerpadla s rotačními louby mohou být vhodnou alternativou podle požadavků na průchodnost částic, provozní parametry a konstrukci procesní linky.

Konkrétní princip doporučíme podle média, viskozity, tlaku, průtoku a požadavků na hygienu.

Čerpadla s rotačními písty v naší nabídce

Nabízíme čerpadla Waukesha Cherry-Burrell Universal 1, Universal 2, Universal 3, Universal RF a Universal 2 ND. Pomůžeme vám zvolit vhodnou řadu, velikost, provedení rotorů, ucpávku, procesní připojení, pohon a příslušenství podle konkrétní aplikace.

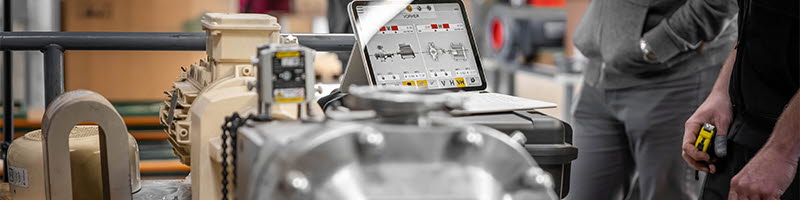

Zajišťujeme také odborný servis čerpadel s rotačními písty, preventivní údržbu, diagnostiku, opravy a dodávky originálních náhradních dílů Waukesha Cherry-Burrell.
