JAK FUNGUJÍ MEMBRÁNOVÉ VÝVĚVY A KOMPRESORY?

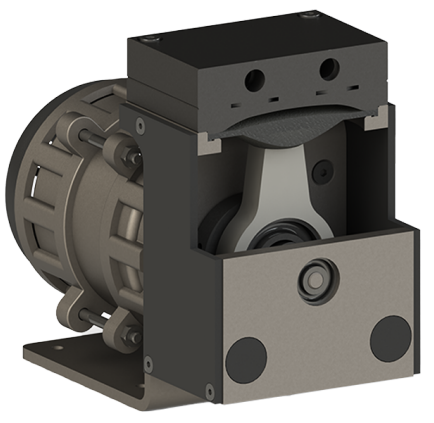

Řez membránovou vývěvou znázorňující pracovní komoru, membránu a mechanismus pohonu pro bezolejové vytváření vakua nebo kompresi plynu. Základem je pružná membrána, která se periodicky pohybuje a mění objem pracovní komory. Při zvětšování jejího objemu dochází k nasávání plynu přes sací ventil, při opačném pohybu je plyn stlačen a vytlačen přes výtlačný ventil.

Médium přichází do kontaktu pouze s pracovní komorou, membránou a ventily. V pracovní části není potřeba olej, což umožňuje čistý provoz a zároveň snižuje nároky na běžnou údržbu. Další konstrukce pro vytváření vakua najdete mezi průmyslovými vývěvami

BEZOLEJOVÉ VAKUUM PRO ČISTÉ PROCESY

Suchoběžná konstrukce je hlavní výhodou membránových vývěv v aplikacích, kde potřebujeme zabránit kontaminaci odsávaného média olejem. Proto je využíváme zejména v laboratořích, analytických zařízeních, při výzkumu a vývoji nebo v procesech s vyššími požadavky na čistotu.

Membránové vývěvy se uplatňují například u analyzátorů plynů, testovacích komor, generátorů ozonu, vakuového sušení vzorků, dentálních zařízení nebo laboratorních destilačních systémů.

MEMBRÁNOVÉ VÝVĚVY PRO CHEMICKÉ A LABORATORNÍ APLIKACE

V chemickém průmyslu lze membránovou technologii využít například pro odplynění, destilaci, rekuperaci rozpouštědel, odběr vzorků nebo dopravu procesních plynů.

Chemickou odolnost lze přizpůsobit volbou materiálu membrán a těsnění. U vývěv PVR jsou podle konkrétní řady dostupné materiály EPDM, NBR, FPM/Viton nebo PTFE. To umožňuje vybírat provedení podle složení odsávaného média a provozních podmínek.

SÉRIOVÉ A PARALELNÍ ZAPOJENÍ HLAV

Membránové vývěvy lze konfigurovat s několika pracovními hlavami. Paralelním zapojením zvyšujeme čerpací kapacitu, zatímco sériové uspořádání lze využít pro dosažení vyššího vakua.

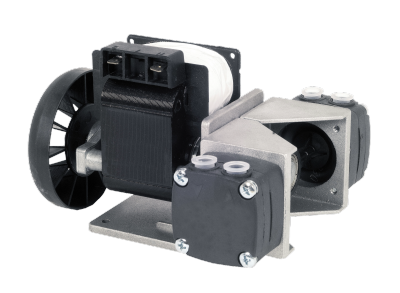

Například PVR MICRO M71 je dostupná s jednou nebo dvěma hlavami a nabízí maximální průtok až 62 l/min a vakuum až 15 mbar(a). Kompaktnější PVR MICRO M41 lze podle modelu dodat až se čtyřmi hlavami.

MEMBRÁNOVÉ KOMPRESORY

Stejný pracovní princip lze využít také pro bezolejovou kompresi vzduchu nebo procesních plynů. Membrána vytváří přetlak na výstupu bez kontaktu média s olejovým mazáním pohonu.

Kompaktní membránové kompresory jsou proto vhodné například pro laboratorní přístroje, analyzátory, dávkování plynů, automatizační zařízení nebo další aplikace s menšími požadovanými průtoky.

PROVEDENÍ PRO VYSOKÉ TEPLOTY

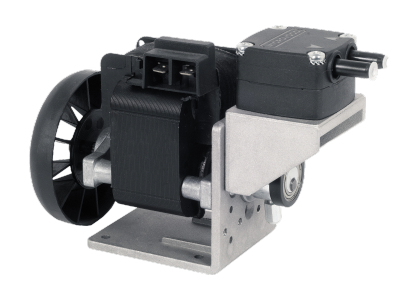

Pro specifické procesy nabízí řada PVR MICRO M41 také provedení HT. Varianta M41S HT používá tělo a ventily z AISI 316 a umožňuje zpracovávat média s teplotou až 200 °C. To rozšiřuje využití membránové technologie například pro horké procesní plyny a laboratorní aplikace, kde běžné materiálové provedení není dostačující.

VÝHODY MEMBRÁNOVÝCH VÝVĚV A KOMPRESORŮ

Suchoběžný provoz bez procesního oleje
Minimální riziko kontaminace média
Kompaktní konstrukce a nízká hmotnost
Nízké nároky na údržbu
Vhodnost pro laboratorní a analytické aplikace
Možnost sériového nebo paralelního zapojení
Různé materiály membrán a těsnění
Využití pro vakuum i kompresi
Speciální provedení pro média až do 200 °C
Snadné začlenění do přístrojů a technologických zařízení

JAK VYBRAT MEMBRÁNOVOU VÝVĚVU?

Při výběru zohledňujeme zejména požadovaný absolutní tlak nebo výstupní přetlak, průtok plynu, jeho chemické složení a provozní teplotu. Důležitá je také kompatibilita membrán, ventilů a těsnění s médiem.

Podle požadovaného výkonu volíme počet hlav a jejich sériové nebo paralelní zapojení. U aplikací s agresivními plyny, rozpouštědly nebo vysokými teplotami pomůžeme určit vhodné materiálové provedení a konfiguraci vývěvy.
