Vysokotlaký nástřik TEG
Nástřik horkého trietylenglykolu do sušící kolony v ATEX zóně.
Popis systému

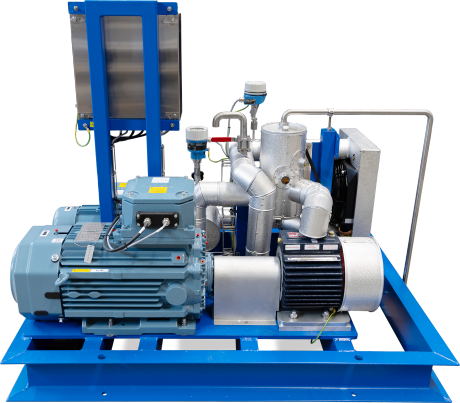

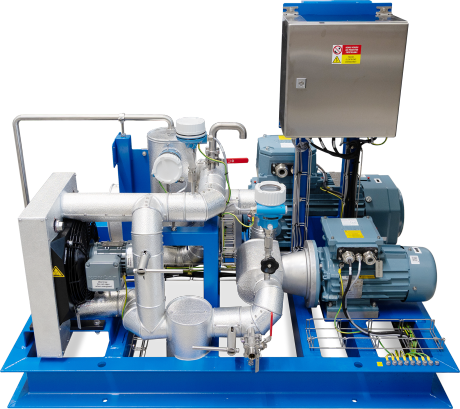

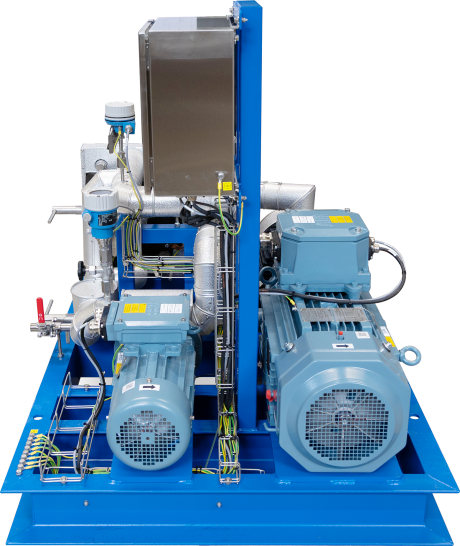

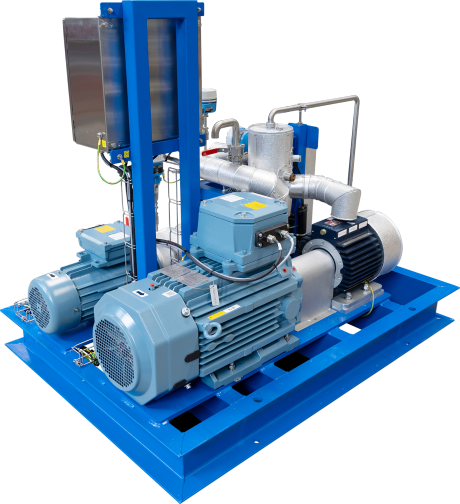

Jednotka zajišťuje nástřik triethylenglykolu z regenerace do sušící kolony. Vzhledem k umístění systému v ATEX zóně 2 a k nástřiku horkého TEG je pístomembránové čerpadlo vybaveno autonomním olejovým hospodářstvím, které zajišťuje cirkulaci a filtraci hydraulického oleje čerpadla, včetně jeho vzduchového chlazení. Pro připojení k technologii je jednotka vybavena hadicovými adaptéry s měřením tlaku a přepouštěcí větví.
PARAMETRY JEDNOTKY
- Průtok: 0,3 - 1,7 m3/h
- Tlak: 80 bar
- Teplota média: 90 °C
- Materiál: SS304, SS316L
- Půdorys: 2 x 1,5 m
HLAVNÍ KOMPONENTY
- Pístomembránové čerpadlo Wanner Hydra-Cell G
Zajímavosti
1
Venkovní prostředí
Celá jednotka je vybavena elektrickým ohřevem a izolací proti zámrzu v zimních měsících.
2

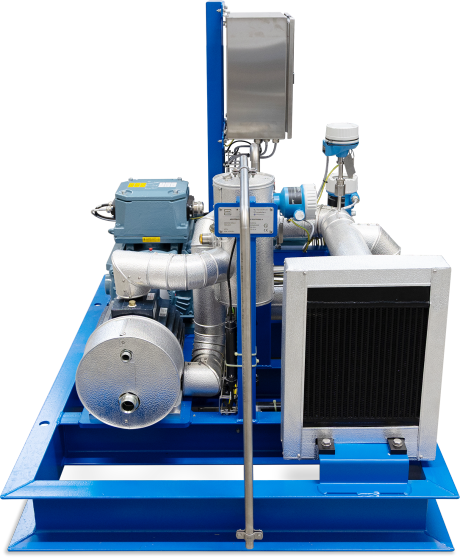

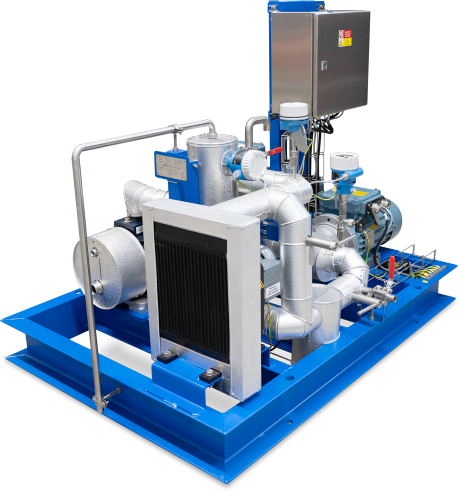

Olejové hospodářství
Olejové hospodářství s filtrací, cirkulací a chlazením.
