Jak fungují vertikální čerpadla?
U vertikálních čerpadel je hřídel a pohon uspořádán svisle. Podle konstrukce může být hydraulická část ponořena přímo v čerpaném médiu, zatímco motor zůstává nad hladinou, nebo může být celé čerpadlo instalováno vertikálně v potrubním systému.
Toto uspořádání je výhodné zejména při čerpání z hlubších nádrží a jímek nebo tam, kde je omezený prostor pro instalaci.
Výhody vertikálních čerpadel
- Čerpání přímo z jímek a nádrží
- Kompaktní půdorys
- Motor může zůstat mimo čerpané médium
- Dostupná provedení pro chemikálie a agresivní média
- Čerpání odpadních vod, kalů a pevných částic
- Vícestupňová provedení pro vysoké výtlačné výšky
- Vřetenová provedení pro viskózní média
- Možnost různých délek ponoru
- Dostupná provedení pro ATEX
Jak vybrat vertikální čerpadlo?
Vhodnou konstrukci volíme podle místa instalace, požadovaného průtoku a výtlačné výšky i vlastností média.
Při výběru zohledňujeme zejména:
- Hloubku jímky nebo nádrže
- Požadovaný průtok a tlak
- Viskozitu a teplotu média
- Obsah a velikost pevných částic
- Abrazivitu kapaliny
- Chemickou kompatibilitu materiálů
- Požadovanou délku ponoru
- Sací podmínky
- Požadavky na chod nasucho
- Požadavky na ATEX
Vertikální čerpadla do jímek a nádrží
Pro čerpání přímo z jímek a procesních nádrží nabízíme například vertikální odstředivá čerpadla WEMCO Type WP. Zapuštěné oběžné kolo omezuje kontakt s pevnými částicemi a konstrukce umožňuje čerpat průmyslové a odpadní vody, oleje, tuky nebo kapaliny s většími částicemi. Délka vertikálního sloupce je podle provedení 400 až 1 900 mm a lze ji dále prodloužit sací trubkou.
Vertikální čerpadla pro chemikálie
Pro agresivní chemikálie nabízíme plastová vertikální čerpadla MUNSCH TPC-M a TNP-KL z materiálů PP, PE-UHMW nebo PVDF. Hydraulická část je ponořena do média, zatímco pohon zůstává nad nádrží.
Řada MUNSCH TNP-KL umožňuje délku ponoru až 3 m, průtok až 700 m³/h a výtlačnou výšku až 90 m. Dostupná jsou provedení s mechanickou nebo labyrintovou ucpávkou a certifikací ATEX.
Vertikální vřetenová čerpadla
Pro viskózní, znečištěná nebo obtížně tekoucí média lze využít NOV Mono Epsilon Vertical. Vřetenový objemový princip zajišťuje plynulý průtok a je vhodný například pro kaly, chemikálie, oleje a další viskózní procesní kapaliny.
Vertikální provedení je výhodné zejména při vyprazdňování nádrží, zásobníků a dalších míst, kde potřebujeme čerpací část zavést přímo do média.
Vertikální vícestupňová čerpadla
Pokud potřebujeme vysokou výtlačnou výšku při kompaktním půdorysu, lze použít vertikální vícestupňová odstředivá čerpadla.

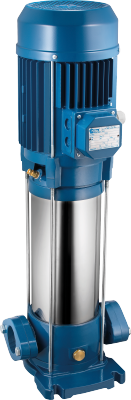

Pentax Ultra V-L je určeno pro čistá média při úpravě vody, tlakování, zavlažování a dalších průmyslových aplikacích. Dosahuje výtlačné výšky až 140 m při průtoku až 24 m³/h.
Vertikální čerpadla pro částicová a abrazivní média
Při čerpání odpadních vod, kalů a kapalin obsahujících pevné částice je důležitá především průchodnost hydrauliky a odolnost proti opotřebení.
Vertikální čerpadla WEMCO využívají konstrukci se zapuštěným oběžným kolem, která omezuje kontakt částic s oběžným kolem a snižuje riziko ucpávání. Jsou proto vhodná pro jímky s průmyslovými a odpadními vodami nebo dalšími znečištěnými kapalinami.
Typické aplikace vertikálních čerpadel
Vertikální čerpadla využíváme například pro:
- Vyprazdňování jímek a nádrží
- Průmyslové a odpadní vody
- Kaly a kapaliny s částicemi
- Agresivní chemikálie
- Kyseliny a zásady
- Oleje a tuky
- Viskózní procesní kapaliny
- Úpravu vody
- Tlakové systémy
- Zavlažování
- Chemické a petrochemické procesy
Vertikální čerpadla v naší nabídce
Nabízíme vertikální čerpadla pro čisté kapaliny i náročná média s částicemi, vysokou viskozitou nebo chemickou agresivitou. V našem portfoliu najdete vertikální odstředivá, plastová chemická, vřetenová i vícestupňová čerpadla.
Pomůžeme vám zvolit vhodný čerpací princip, délku ponoru, hydrauliku, materiálové provedení a způsob instalace podle konkrétní nádrže, média a provozních podmínek.
