JAK SE ROZLIŠUJÍ ZUBOVÁ ČERPADLA?
Zubová čerpadla dělíme na 2 základní typy; s vnitřním nebo s vnějším ozubením. Zubová čerpadla s vnitřním ozubením mají díky těsným tolerancím zubů velmi dobré samonasávací schopnosti, velké množství mezizubových komor zase zajišťuje naprosto bezpulzní chod, navíc šetrný k médiu. Čerpadla s vnějším ozubením zase nabízejí bezkonkurenční řešení pro čerpání chemicky agresivních médií s vysokou viskozitou a tlakem. Oba typy spojuje možnost provedení s magnetickou spojkou, široký výběr ucpávek, stejně tak řada možné konfigurace - různé materiály zubů, otop komory, interní by-pass, nebo jehličková ložiska.

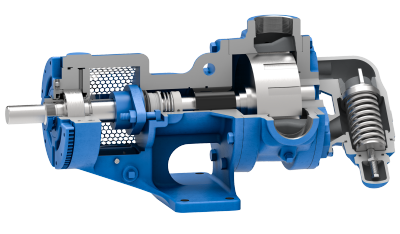

ČERPADLA S vnitřním OZUBENÍM

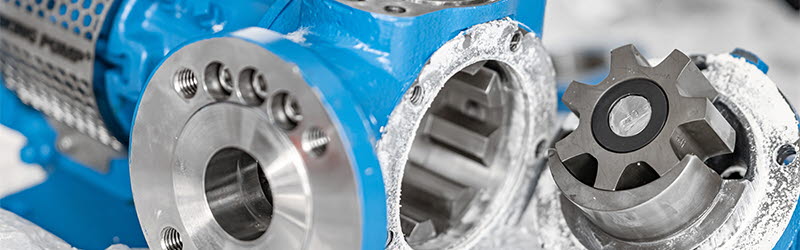

Vnitřní zubová čerpadla využívají vnějšího rotorového ozubeného kola a vnitřního vloženého kola, která při spuštění začnou souměrně rotovat. Díky zapouštění zubů vnitřního kola do vnějšího kola tak spolehlivě posouvají médium k výtlaku mezi zuby kol, v tomto čerpadle nalezneme také půlměsíc, který uzavírá volný prostor mezi zuby. Výsledkem je tak konstantní a bezpulzní průtok média.
VÝHODY ČERPADEL S VNITŘNÍM OZUBENÍM
Vnitřní zubová čerpadla jsou velmi oblíbená díky čerpání libovolně viskózních kapalin, nabízejí bezpulzní a šetrný chod a disponují největší konfigurací ucpávek (šňůrová, mechanická, o-kroužková, cartridge). Pro chemicky agresivní média jsou k dispozici také bezucpávkové verze s magnetickou spojkou. Dají se vybavit integrovaným přepouštěcím ventilem nebo otopem komory, a to jak standardní duplikovanou komorou nebo i elektricky.
- Samonasávání
- Konstantní, bezpulzní průtok
- Šetrné čerpání média
- Krátký běh nasucho
- Jednoduchá údržba a snadná výměna ucpávky
- Dlouhá životnost
APLIKACE ČERPADEL S VNITŘNÍM OZUBENÍM
Zubová čerpadla VIKING představují světovou jedničku v oboru zubových čerpadel. Standardní verze si snadno poradí i s náročnými průmyslovými aplikacemi, jako je čerpání olejů, kyselin nebo lepidel. V nabídce jsou i úzce specializované verze na konkrétní aplikaci (čerpadla na LPG, kapalný čpavek, asfalt, čokoládu apod.)

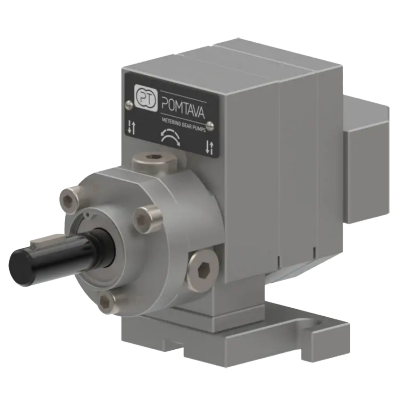

ČERPADLA S VNĚJŠÍM OZUBENÍM
Na rozdíl od čerpadel s vnitřním ozubením, která využívají princip "ozubené kolo v ozubeném kole", používají čerpadla s vnějším ozubením dvojici synchronizovaných ozubených kol, která na sací straně média vytvářejí podtlak, ten vynáší kapalinu do prostoru mezi ozubenými koly a komorou čerpadla, kudy je po obvodu komory kapalina tlačena do výtlačného řádu.
VÝHODY ČERPADEL S VNĚJŠÍM OZUBENÍM
Vnější zubová čerpadla jsou ideálním řešením pro bezpulzní dávkování malého množství kapaliny, dobře si přitom poradí i s nízkými viskozitami od 0,1 cP a mohou dosahovat vysokých tlaků až 200 bar. Nabízí stejné konfigurace ucpávky jako vnitřní zubová čerpadla, stejně tak bezucpávkovou konstrukci s magnetickou spojkou. Nabízí vysokou chemickou odolnost, bezpulzní, často i obousměrný chod, široký výběr velikostí, materiálů a příslušenství - interní by-pass, integrované pojistné ventily, jehličková ložiska, stejně tak jako konfigurace s ATEX certifikací.
- Přesné a opakovatelné dávkování malých množství
- Čerpání agresivních a toxických médií
- Bezpulzní chod
- Možnost běhu nasucho
- Jednoduchá údržba a dlouhá životnost
- Výběr z nejrůznějších materiálů, velikostí a typů ucpávky
APLIKACE ČERPADEL S VNĚJŠÍM OZUBENÍM
Čerpadla s vnějším ozubením jsou vhodná pro všeobecné dávkovací nasazení, jejich aplikace se liší především materiálem konstrukce a typem ucpávky – kovová čerpadla s mechanickou ucpávkou si dobře poradí s abrazivními médii – dávkování lepidel a nástřik barev v automotive průmyslu, naopak bezucpávková čerpadla s magnetickou spojkou v nerezovém nebo plastovém provedení jsou ideálním řešením pro čistá, chemicky agresivní a toxická média.
PROČ SI VYBRAT AXFLOW?
AxFlow nabízí zubová čerpadla pro nejširší spektrum průmyslových odvětví a aplikací. S námi získáte při výběru individuální poradenství od zkušených procesních inženýrů a nezávislý výběr nejlepších procesních technologií na světě. Potřebujete poradit při výběru správného čerpadla pro vaše potřeby? Kontaktuje nás, společně už najdeme řešení.
