Jak fungují membránová čerpadla?
Pružná membrána mění svým pohybem objem čerpací komory. Při sacím zdvihu vzniká v komoře podtlak a kapalina proudí přes sací ventil dovnitř. Při výtlačném zdvihu se objem komory zmenšuje a médium je přes výtlačný ventil vytlačeno do potrubí.
Membrána zároveň odděluje čerpanou kapalinu od pohonu čerpadla. Čerpadlo proto nevyžaduje klasickou dynamickou hřídelovou ucpávku v kontaktu s médiem, což omezuje riziko úniku, kontaminace a poškození pohonných částí.
Typy membránových čerpadel
V průmyslových provozech se nejčastěji používají vzduchomembránová, elektrická membránová a pístomembránová čerpadla. Jednotlivá provedení se liší způsobem pohonu, dosažitelným tlakem, přesností průtoku a vhodnými aplikacemi.
Vzduchomembránová čerpadla
Vzduchomembránová čerpadla jsou poháněna stlačeným vzduchem a používají se především pro univerzální přečerpávání. Zvládají viskózní kapaliny, suspenze, kaly, chemikálie i média s pevnými částicemi.
Hlavní výhody vzduchomembránových čerpadel
- Jednoduchá regulace průtoku pomocí stlačeného vzduchu
- Možnost čerpání viskózních, abrazivních a chemicky agresivních kapalin
- Vhodnost pro média s pevnými částicemi
- Možnost krátkodobého chodu nasucho u vhodných provedení
- Absence elektromotoru přímo na čerpadle

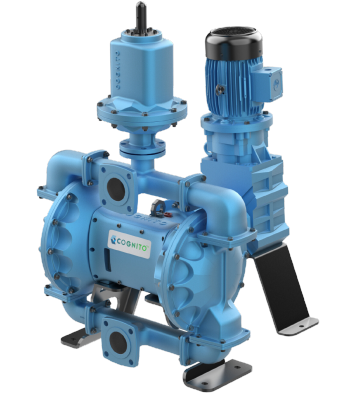

Elektrická membránová čerpadla
Elektrická membránová čerpadla využívají dvoumembránový princip, pohyb membrán však místo stlačeného vzduchu zajišťuje elektrický pohon. Jsou vhodná zejména pro dlouhodobý a kontinuální provoz, kde je důležitá energetická účinnost, přesná regulace průtoku a možnost integrace do automatizovaných procesů. Zvládají viskózní, abrazivní, korozivní i částicová média, například chemikálie, kaly, suspenze, barvy, lepidla nebo keramické směsi.
Oproti vzduchomembránovým čerpadlům není pro pohon membrán potřeba stlačený vzduch. Elektrický pohon umožňuje přesnější řízení výkonu a může být výhodnější zejména při dlouhodobém provozu. Podle čerpaného média lze zvolit kovové nebo chemicky odolné plastové provedení.
HLAVNÍ Výhody elektrických membránových čerpadel
- Bezucpávková konstrukce
- Možnost chodu nasucho
- Přesná regulace průtoku
- Čerpání viskózních kapalin
- Průchod pevných částic
Pístomembránová čerpadla
Pístomembránová čerpadla využívají mechanicky nebo hydraulicky poháněnou membránu. Jsou vhodná pro přesné dávkování, stabilní průtok a aplikace s vyšším výtlačným tlakem. Používají se například při dávkování chemikálií, úpravě vody, vstřikování přísad nebo ve vysokotlakých procesních aplikacích.
Hlavní výhody pístomembránových čerpadel
- Přesné a opakovatelné dávkování
- Stabilní průtok i při vyšším tlaku
- Bezpečné čerpání agresivních chemikálií
- Široké možnosti regulace výkonu
- Vysoká provozní spolehlivost a dlouhá životnost
Jak vybrat membránové čerpadlo?
Při výběru membránového čerpadla je důležité zohlednit nejen požadovaný průtok a výtlačný tlak, ale také vlastnosti čerpaného média, například jeho chemické složení, teplotu, viskozitu nebo obsah pevných částic.
Pro univerzální přečerpávání, kaly a média s částicemi se obvykle volí vzduchomembránová čerpadla, zatímco pro přesné dávkování, stabilní průtok a vyšší provozní tlaky jsou vhodnější pístomembránová čerpadla.
CO JE VHODNÉ ZVÁŽIT PŘI NÁVRHU MEMBRÁNOVÉHO ČERPADLA
- Chemické složení, teplotu a viskozitu média
- Obsah a velikost pevných částic
- Požadovaný průtok a výtlačný tlak
- Materiál tělesa, membrán a ventilů
- Požadavky na hygienické nebo ATEX provedení
- Způsob regulace a řízení čerpadla
Správná volba konstrukce a materiálového provedení má zásadní vliv na životnost, spolehlivost i nároky na údržbu.
